PowerDC Simulation Report

Date:  7:12 February 20, 2024

Pass/Fail:  Pass

1  General Information

1.1   Spd File Name and Location

PowerDC Version:  23.1.3.12171.472612 300

File Names and Locations:

  • Workspace File : I:/fFEX_Document/IRDrop Simulation/U1/fFEX_Proto_V19_U1_Droptest.spd
  • Layout File : I:/fFEX_Document/IRDrop Simulation/U1/fFEX_Proto_V19_U1_Droptest.spd

  • Return to Top

    • 2  Simulation Setup

    2.1  Electrical Setup

      VRM    Component name    Voltage (v)    (+) Net name    (-) Net name    Sense line (+) node    Sense line (-) node
      VRM_PWR_U1_2_VCCINT_U1_GND    PWR_U1_2    0.85    VCCINT_U1    GND    SAMTEC_SQT_105_01_F_Q_ALL-SAMTEC_SQT_105_03_F_Q_SAMTEC_SQT_105_03_F_Q.JP1.01    SAMTEC_SQT_105_01_F_Q_ALL-SAMTEC_SQT_105_03_F_Q_SAMTEC_SQT_105_03_F_Q.JP1.03

      Discrete    Component name    (+) Net name    (-) Net name    (+) Pin    (-) Pin    DC resistance (ohm)    I Max Allowance (A)
      R78    R78    SENSE_VCCINT_U1_N    GND              10    0

      Sink    Component name    Voltage (v)    (+) Net name    (-) Net name    DC current (A)    Current model    P/F Mode
      SINK_U1_VCCINT_U1_GND    U1    0.85-5%    VCCINT_U1    GND    100    Equal Current    Worst

  • Return to Top

    • 3  Results

    3.1  Electrical Result Table

      Loop Index1

      VRM    Nominal voltage (v)    Actual current (A)    PowerLoss (W)
      VRM_PWR_U1_2_VCCINT_U1_GND    0.85    100    0

      Discrete    Actual current (A)    Margin (A)    IRDrop (V)    PowerLoss (W)
      R78    5.05192e-14    0    5.05192e-13    2.55219e-26

      Sink    Power IR Drop (V)    Power VRM    Ground IR Drop (V)    Ground VRM    Positive Pin Average Voltage (V)    Negative Pin Average Voltage (V)    Actual voltage (v)    Margin (v)    Pass/Fail    PowerLoss (W)
      SINK_U1_VCCINT_U1_GND    0.0104433    VRM_PWR_U1_2_VCCINT_U1_GND    0.00542379    VRM_PWR_U1_2_VCCINT_U1_GND    0.840361    0.00456826    0.834133    0.0266328    Pass    0


    PowerLossSystem Power LossSystem Power Loss  Watts
      Layout    1.42073
    StructureStructure  Watts
      Via    0.0390545
      Trace    1.35705e-06
      Plane    1.38168
      WireBond    0
      Lead    0
    LayerLayer  Watts
      Plane$PASTEMASK_TOP    0
      Signal$TOP    0.0288277
      Plane$GND1    0.0742265
      Signal$SIG1    0
      Plane$GND2    0.0511078
      Signal$SIG2    0
      Signal$GND3    0.0522791
      Signal$SIG3    0
      Plane$GND4    0.0530318
      Signal$PWR1    0.366397
      Signal$PWR2    0
      Signal$PWR3    0.202963
      Signal$PWR4    0.366447
      Plane$GND5    0.0508154
      Signal$SIG4    0
      Plane$GND6    0.0505199
      Signal$SIG5    0
      Signal$GND7    0.0503518
      Signal$SIG6    0
      Plane$GND8    0.0737553
      Signal$BOTTOM    9.04211e-06
      Plane$PASTEMASK_BOTTOM    0
      Signal$BOTTOM_Component    2.55219e-26
    NetLayer  Watts
      GND    0.456826
      SENSE_VCCINT_U1_N    0
      VCCINT_U1    0.963906
      SENSE_VCCINT_U1_N_GND_Component    2.55219e-26

    Calculate Sink Voltage Margin:

      If Actual voltage is less than Nominal voltage, then

        Margin=(Actual voltage+SinkLowerTolerance)-(Nominal voltage)

      If it is less than 0, it FAILS.

  • Return to Top

    • 3.2  DC Analysis Block Diagram Result

    Zoom In for Print

  • Return to Top

    • 4  Distribution Plots

    4.1 Voltage Distribution Plot

    4.1.1 Full Voltage Plot

    4.1.1.1 Layer : Plane$GND2

    4.1.1.2 Layer : Signal$GND3

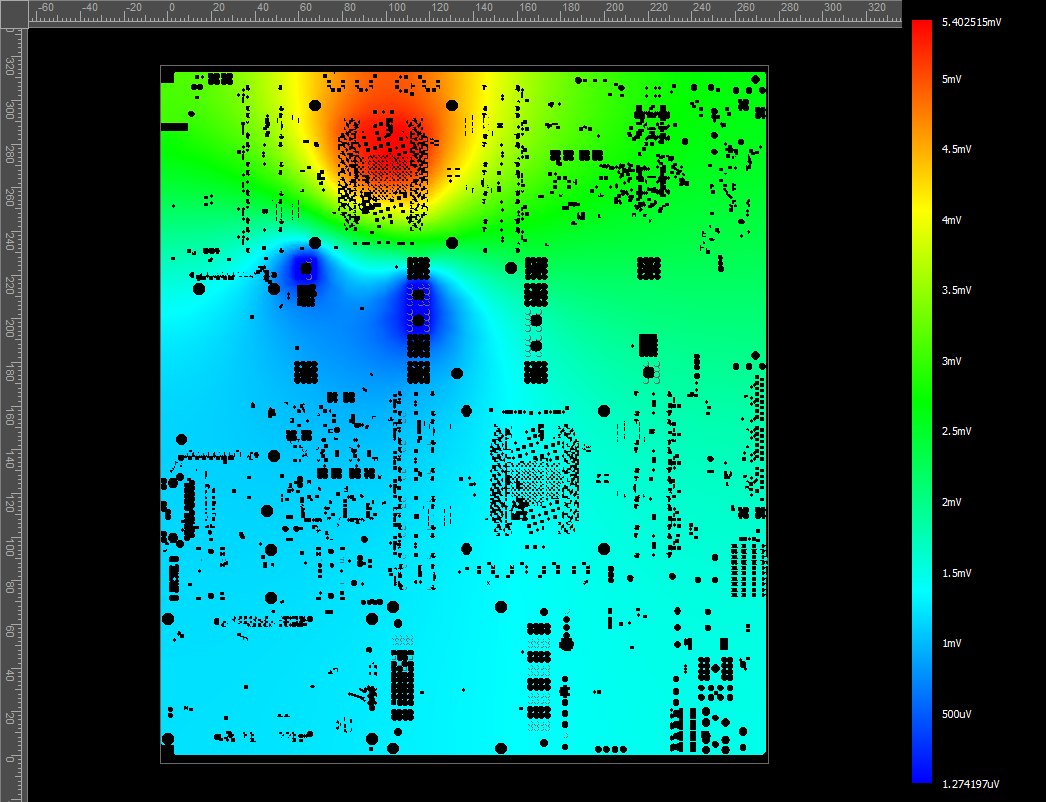

    4.1.1.3 Layer : Plane$GND4

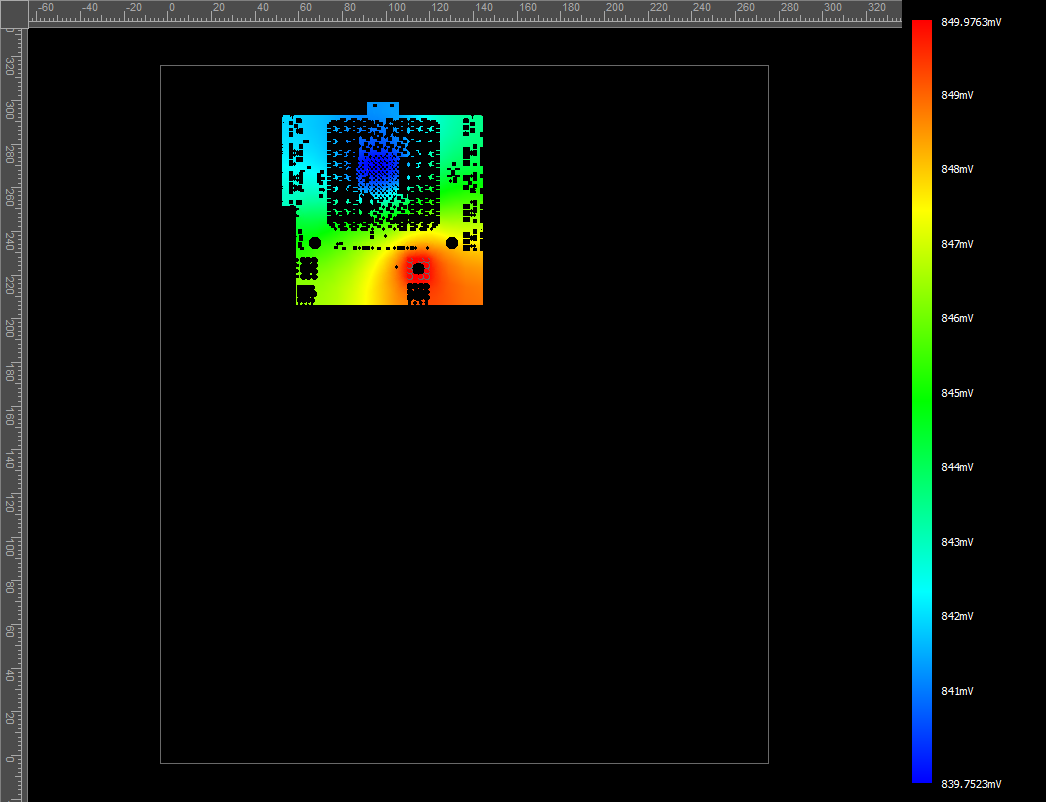

    4.1.1.4 Layer : Signal$PWR1

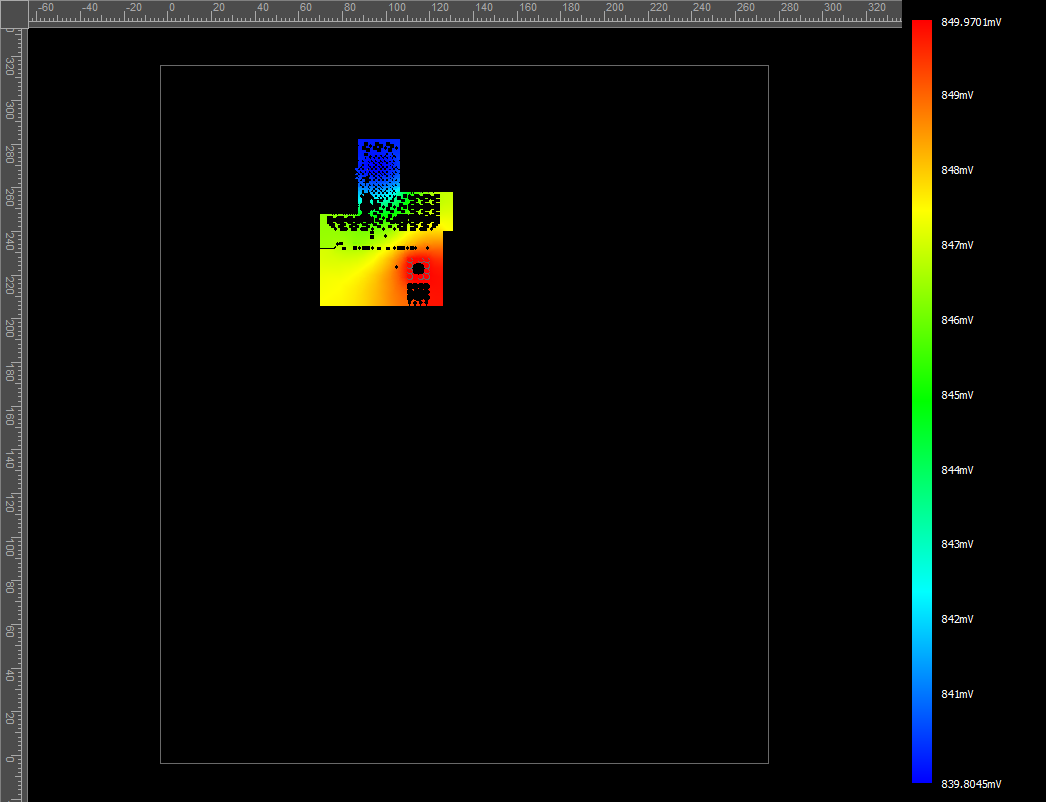

    4.1.1.5 Layer : Signal$PWR3

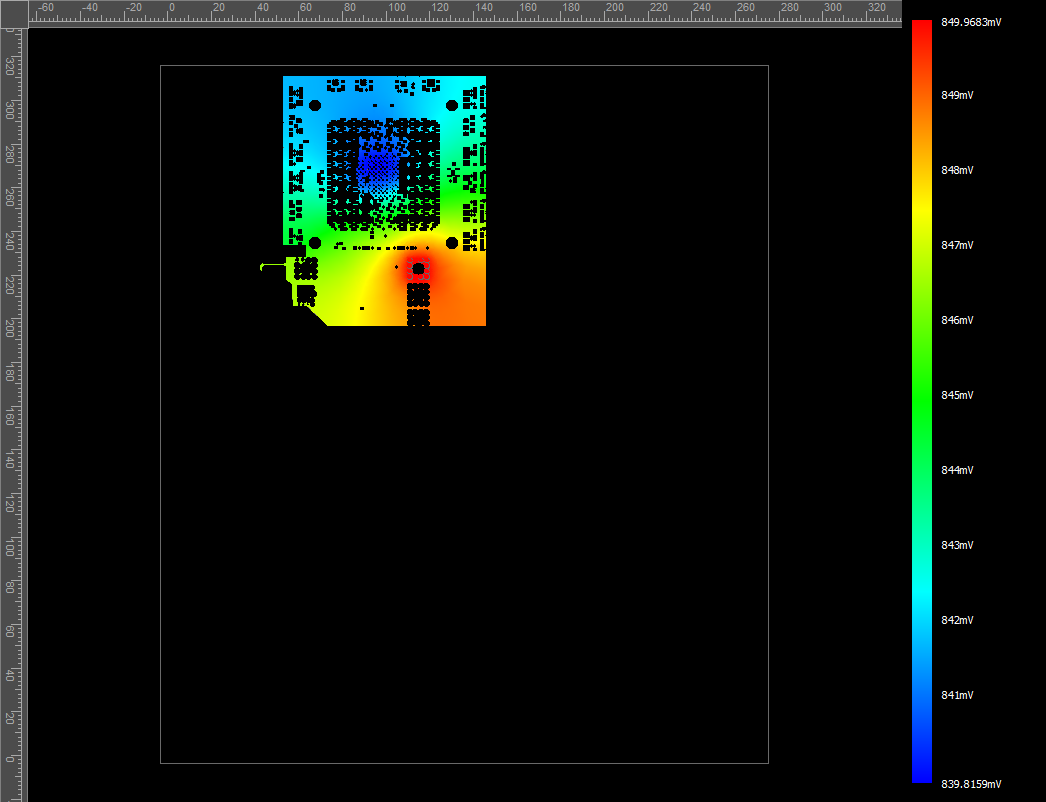

    4.1.1.6 Layer : Signal$PWR4

    4.1.1.7 Layer : Plane$GND5

    4.1.1.8 Layer : Plane$GND6

    4.1.1.9 Layer : Signal$GND7

    4.1.1.10 Layer : Plane$GND8

  • Return to Top

    • 4.2 Current Density Plot

    4.2.1 Full Current Plot

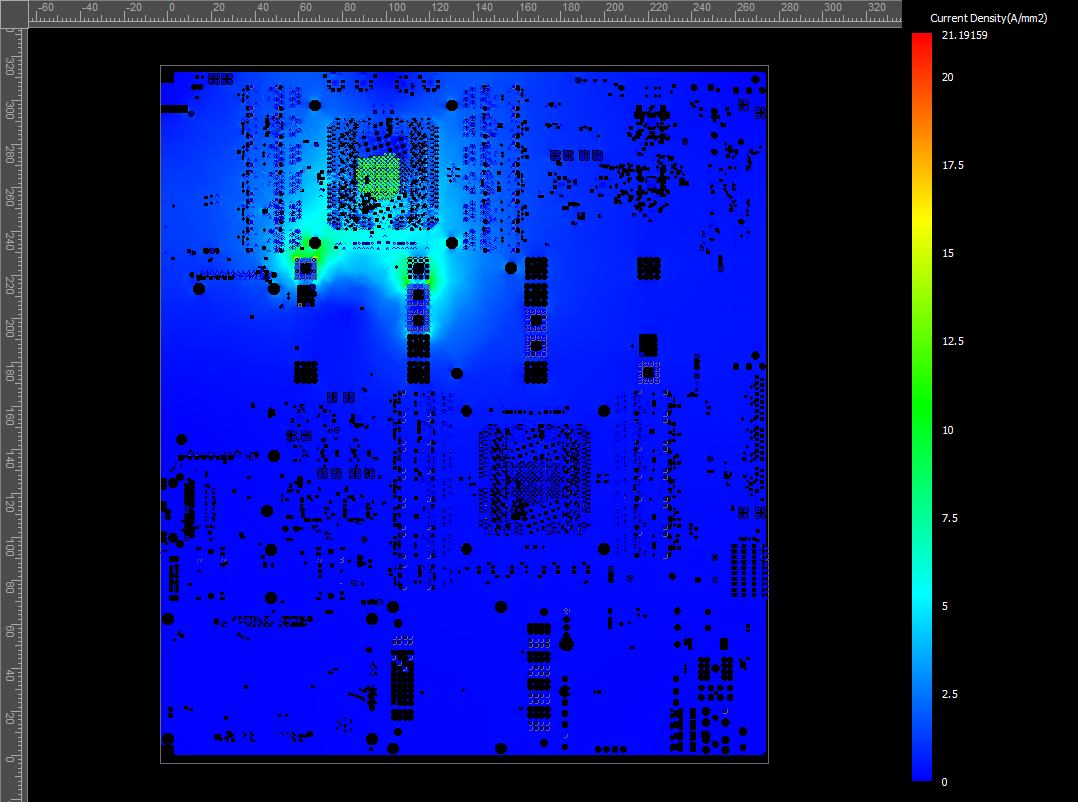

    4.2.1.1 Layer : Plane$GND2

    4.2.1.2 Layer : Signal$GND3

    4.2.1.3 Layer : Plane$GND4

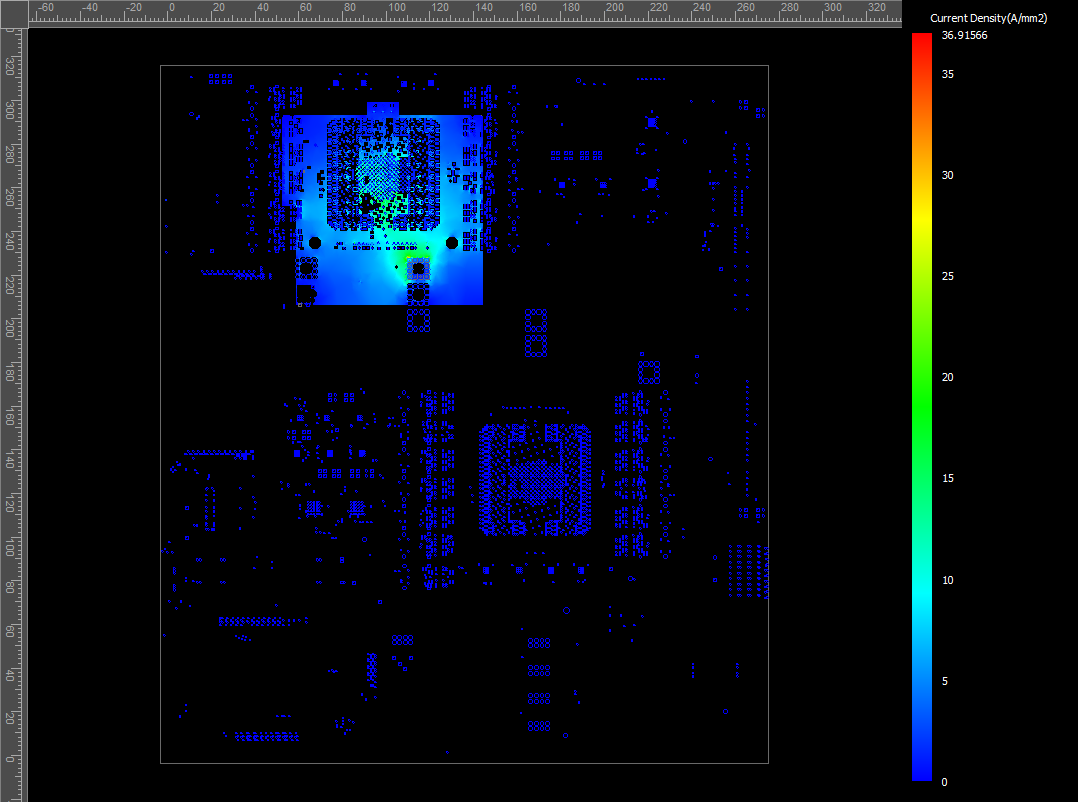

    4.2.1.4 Layer : Signal$PWR1

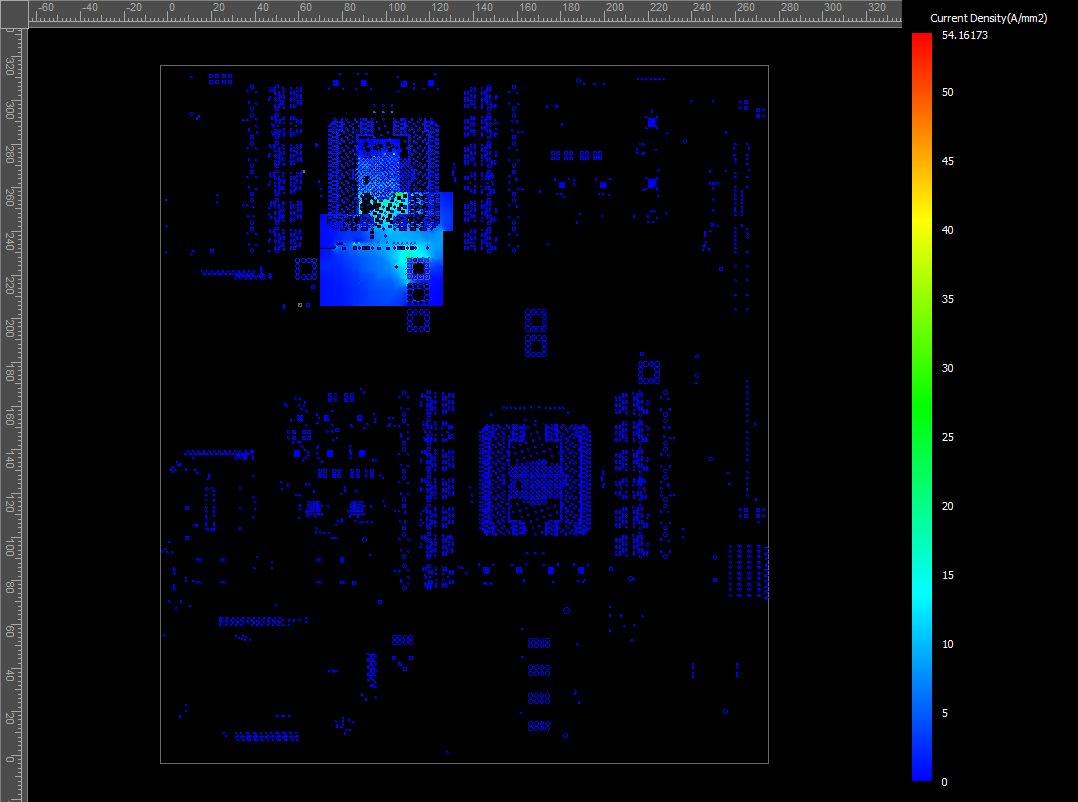

    4.2.1.5 Layer : Signal$PWR3

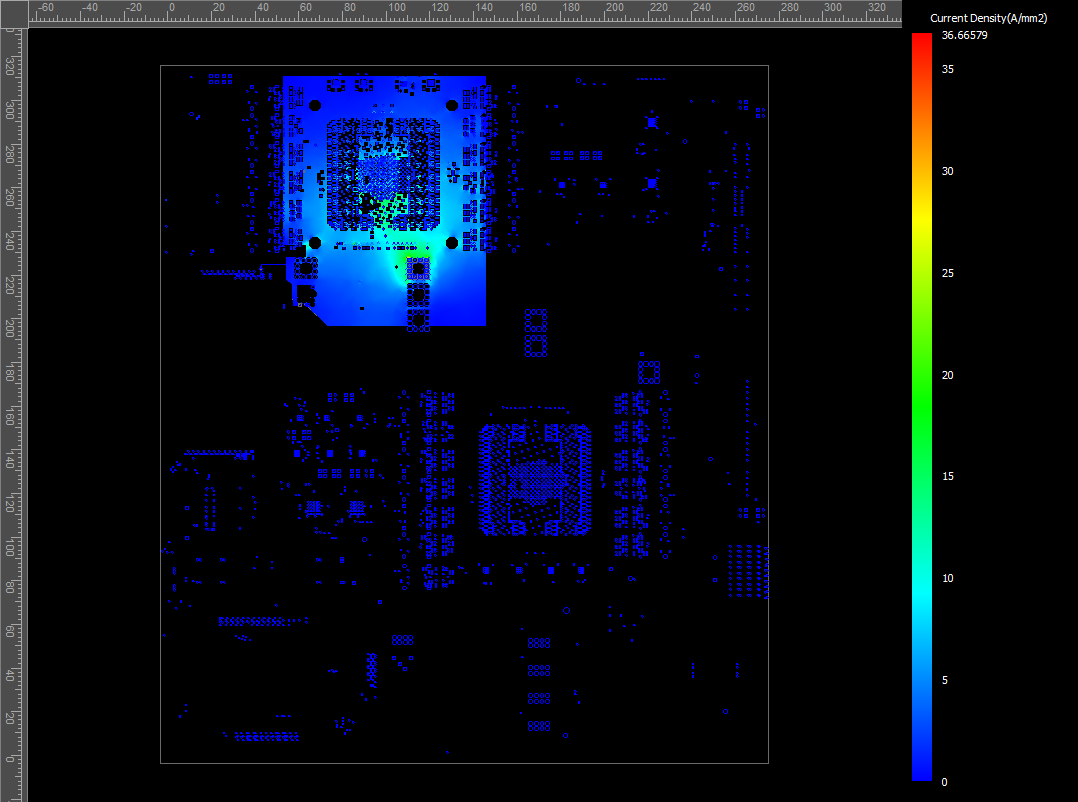

    4.2.1.6 Layer : Signal$PWR4

    4.2.1.7 Layer : Plane$GND5

    4.2.1.8 Layer : Plane$GND6

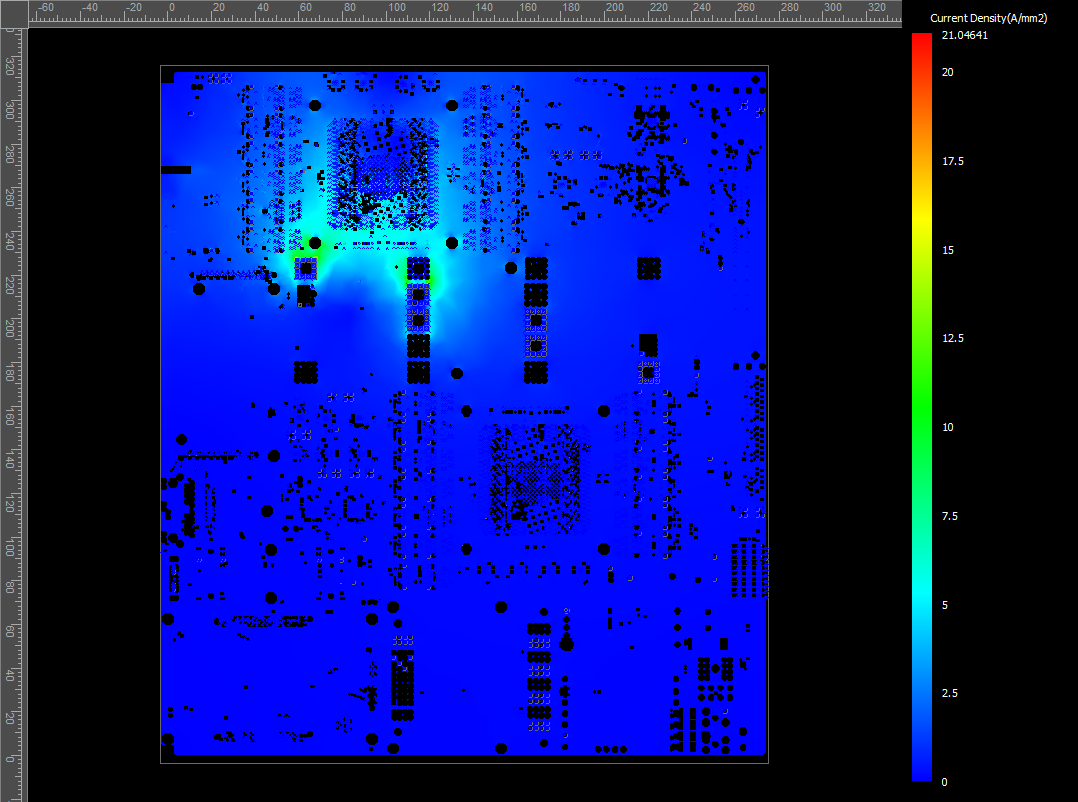

    4.2.1.9 Layer : Signal$GND7

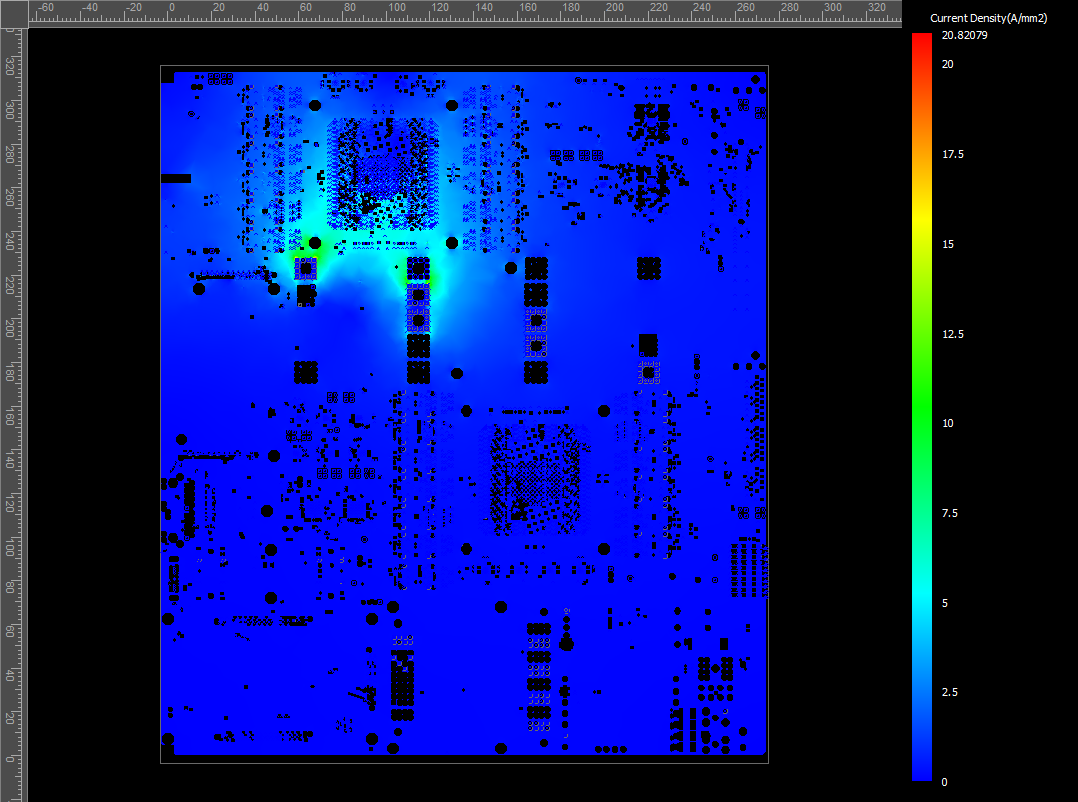

    4.2.1.10 Layer : Plane$GND8

  • Return to Top

    • 4.3 Power Loss Plot

    4.3.1 Full Power Loss Plot

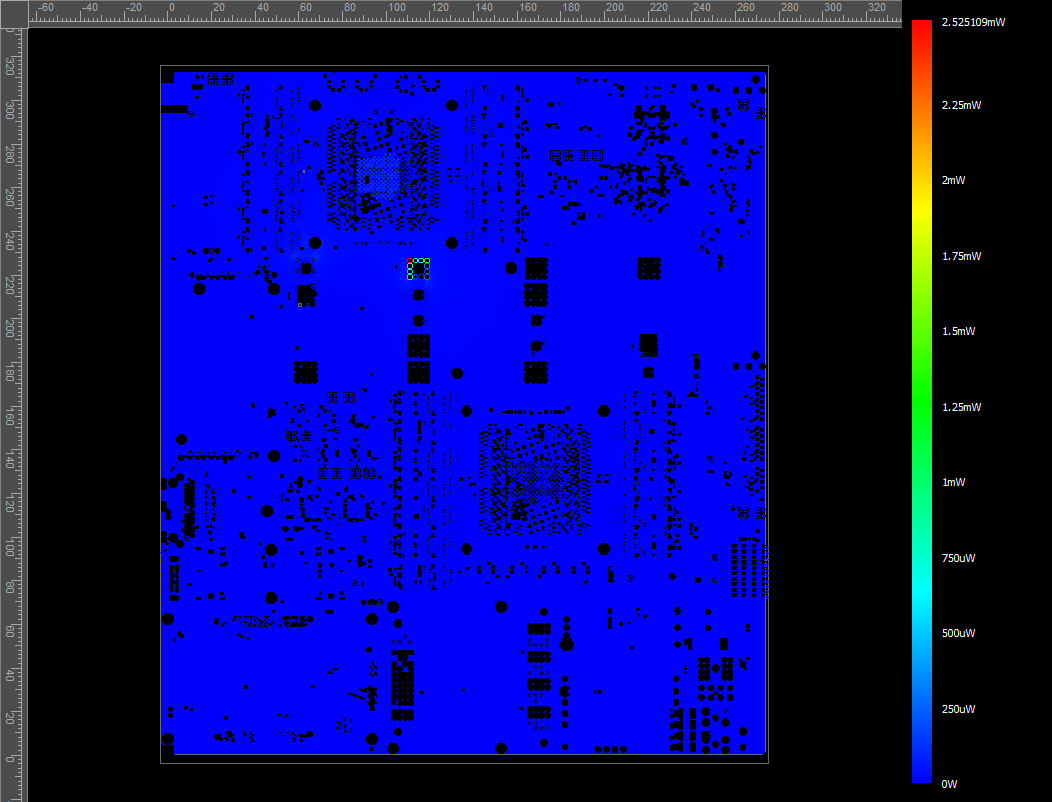

    4.3.1.1 Layer : Plane$GND2

    4.3.1.2 Layer : Signal$GND3

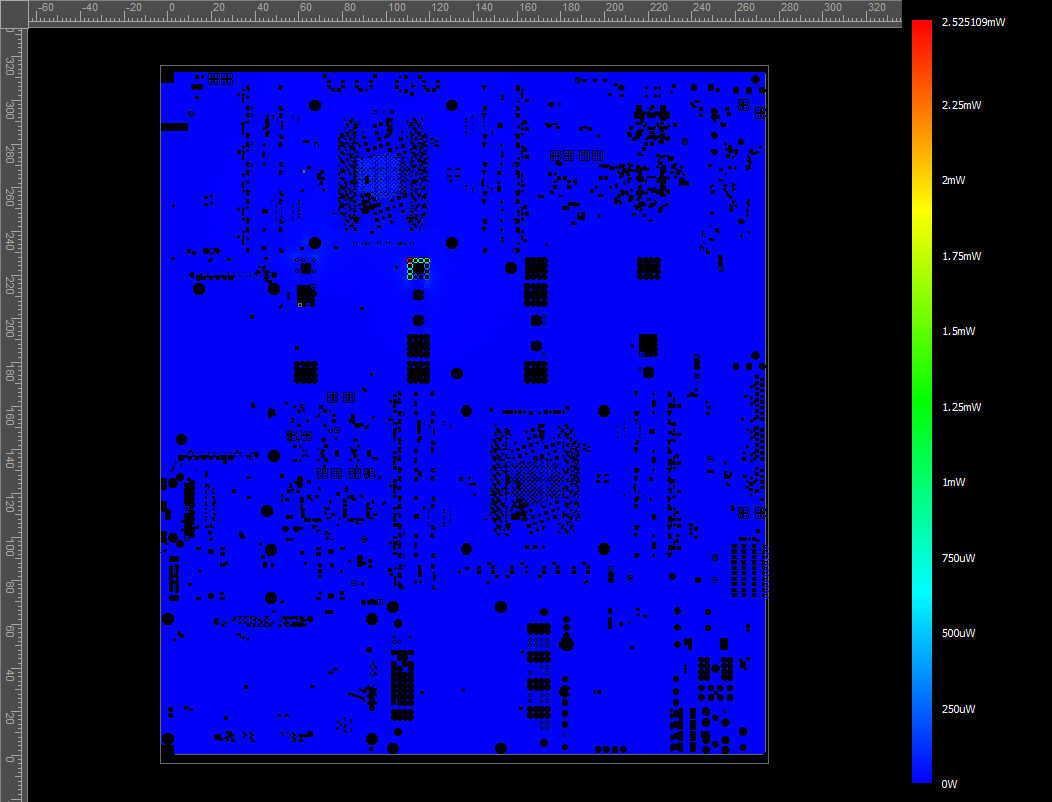

    4.3.1.3 Layer : Plane$GND4

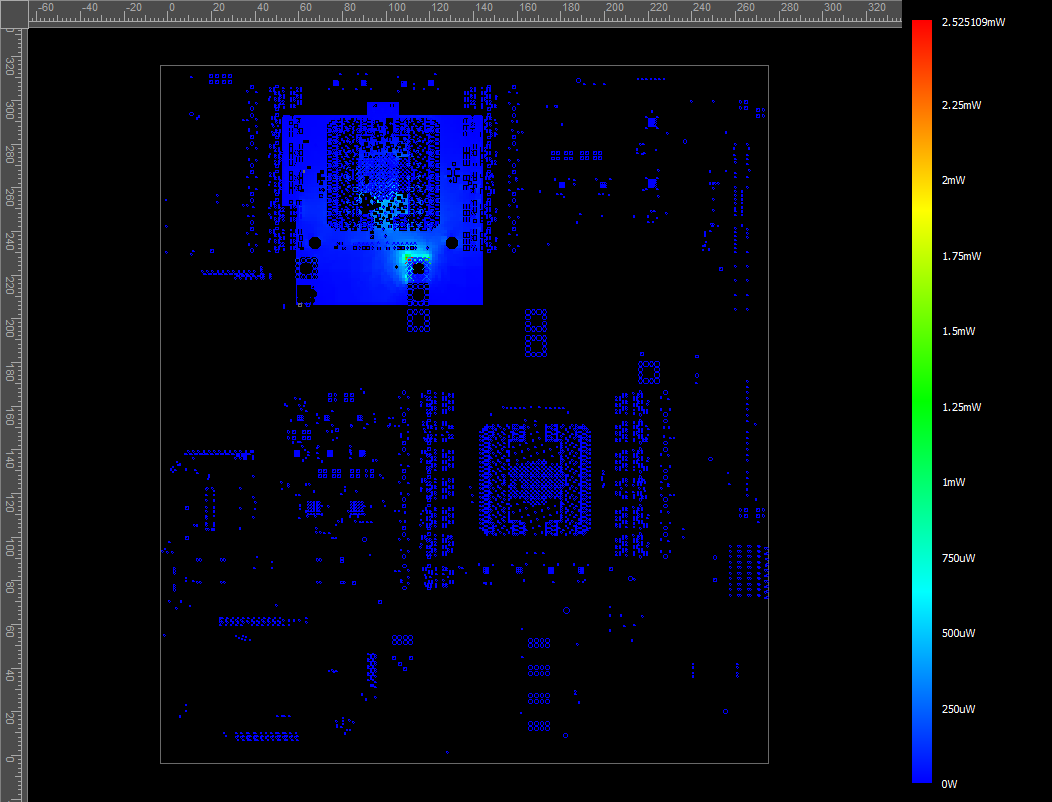

    4.3.1.4 Layer : Signal$PWR1

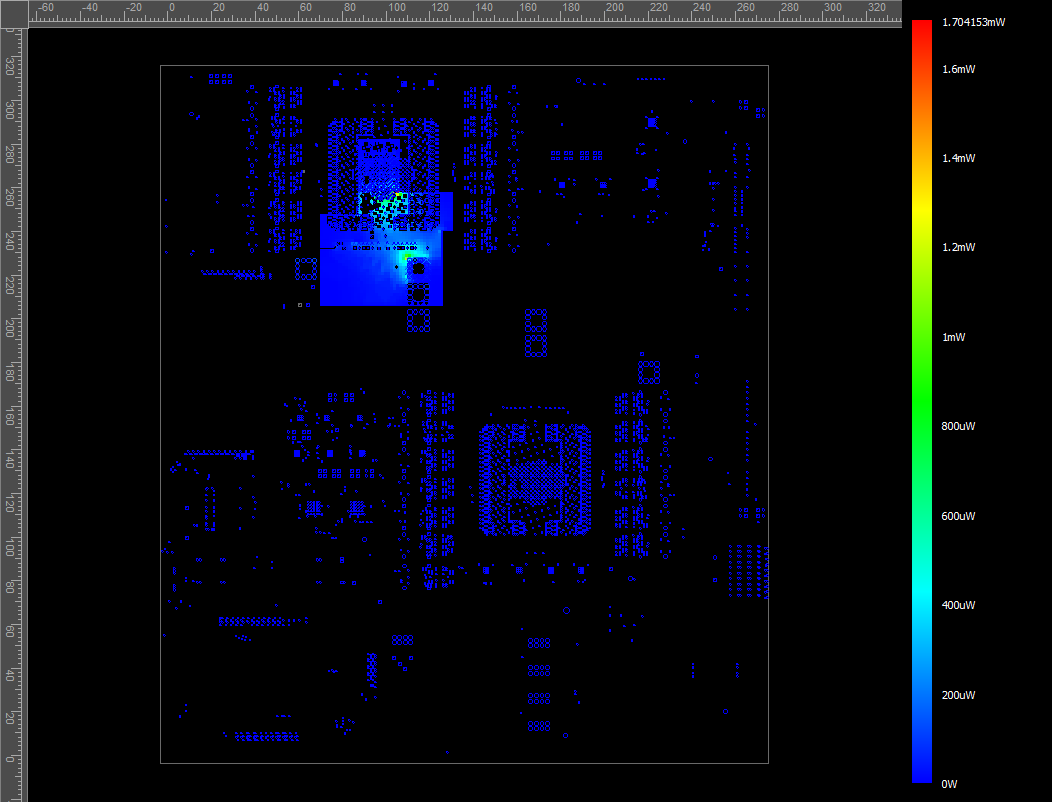

    4.3.1.5 Layer : Signal$PWR3

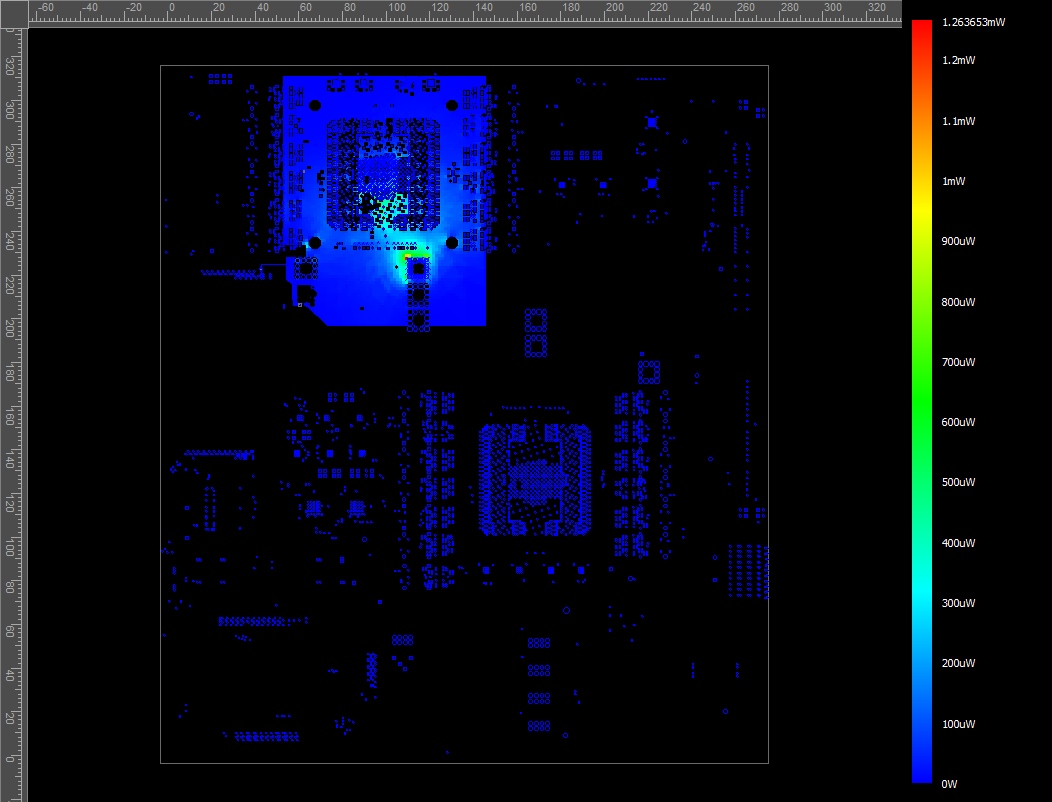

    4.3.1.6 Layer : Signal$PWR4

    4.3.1.7 Layer : Plane$GND5

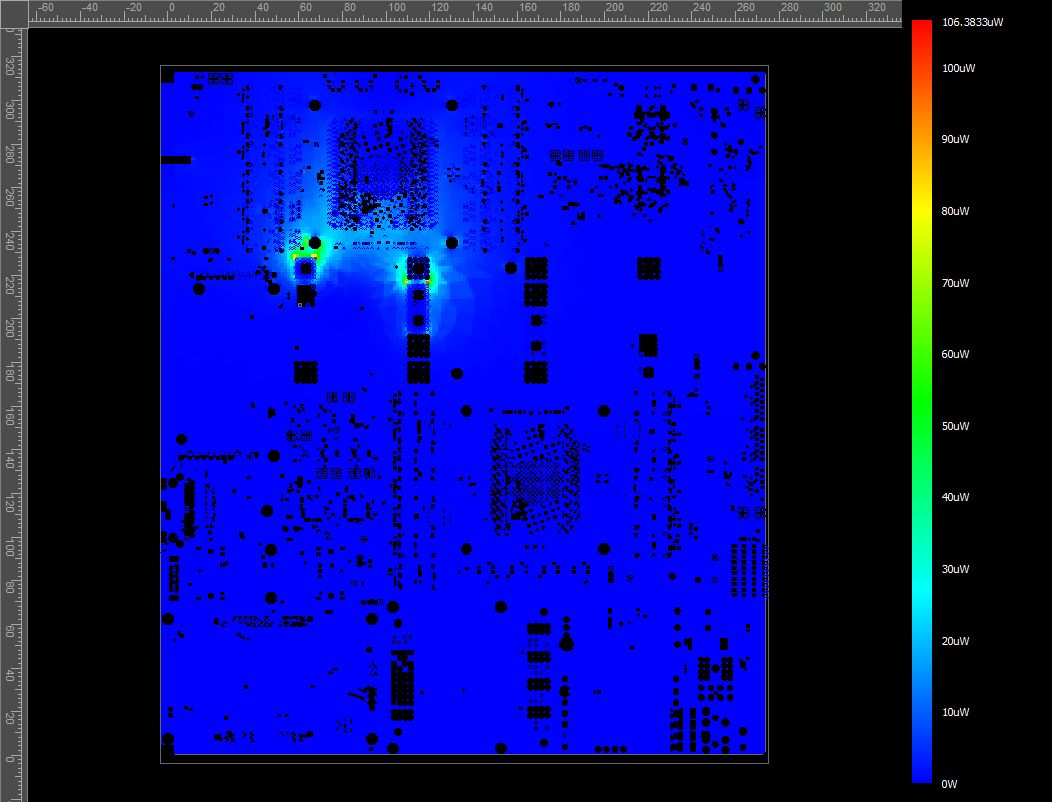

    4.3.1.8 Layer : Plane$GND6

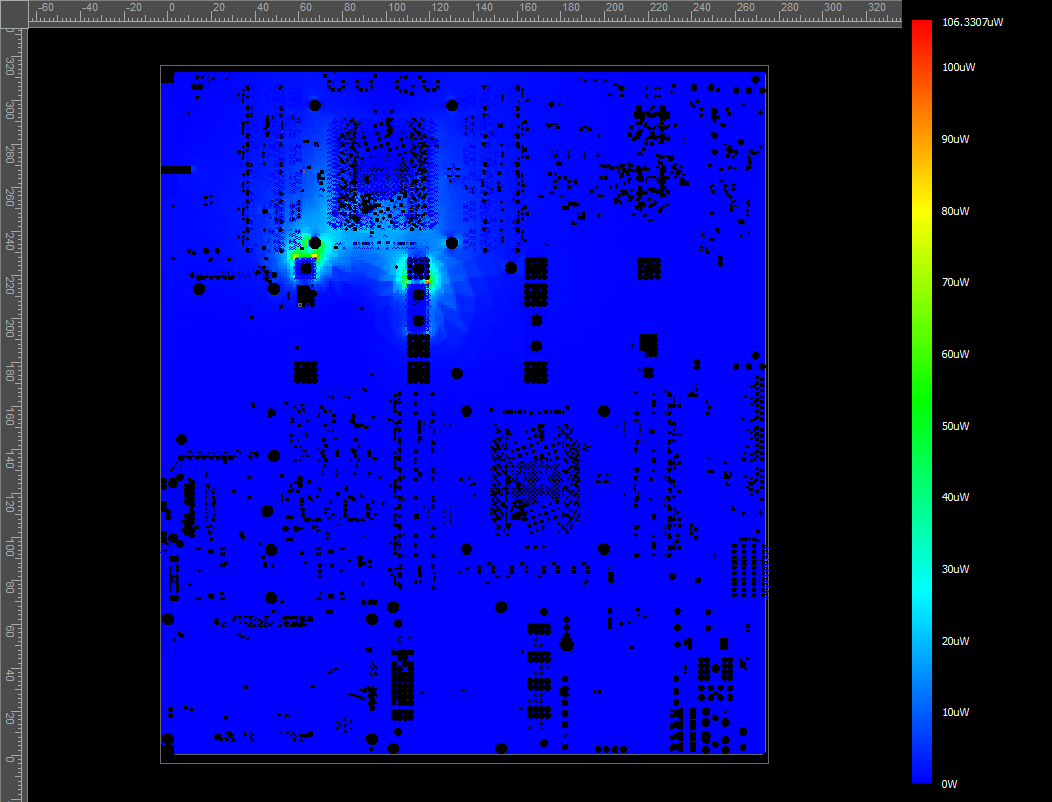

    4.3.1.9 Layer : Signal$GND7

    4.3.1.10 Layer : Plane$GND8

  • Return to Top

    • 4.4 Power Density Plot

    4.4.1 Full Power Density Plot

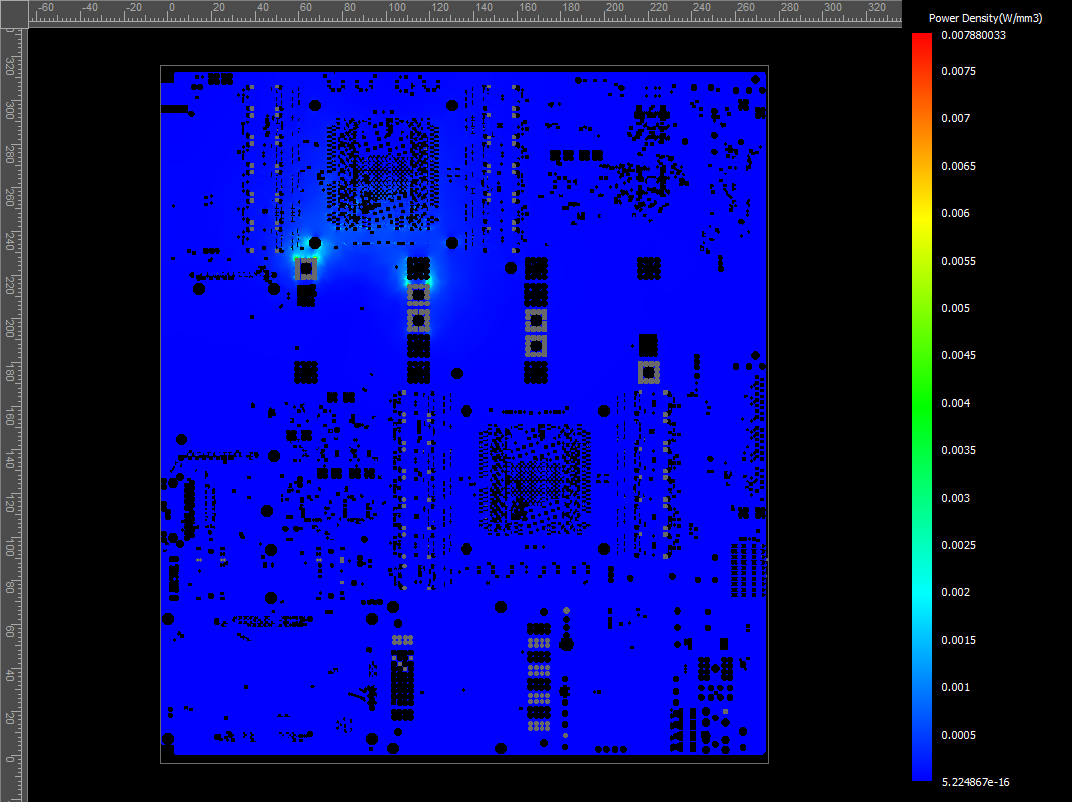

    4.4.1.1 Layer : Plane$GND2

    4.4.1.2 Layer : Signal$GND3

    4.4.1.3 Layer : Plane$GND4

    4.4.1.4 Layer : Signal$PWR1

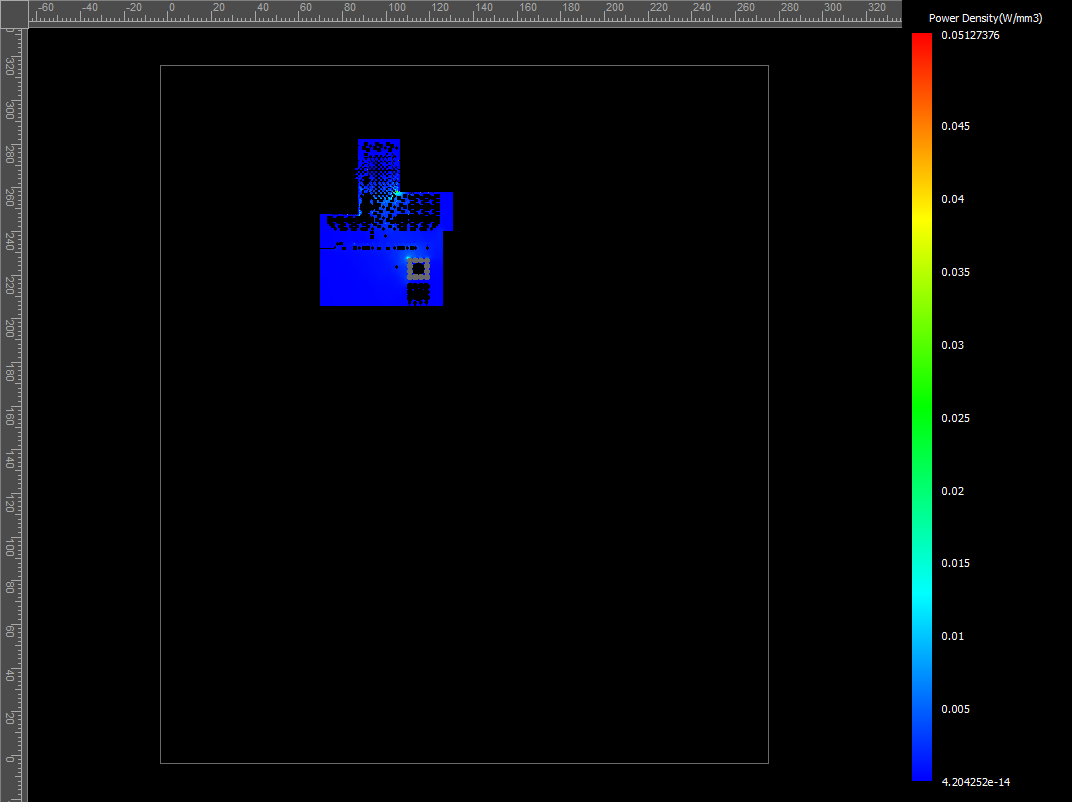

    4.4.1.5 Layer : Signal$PWR3

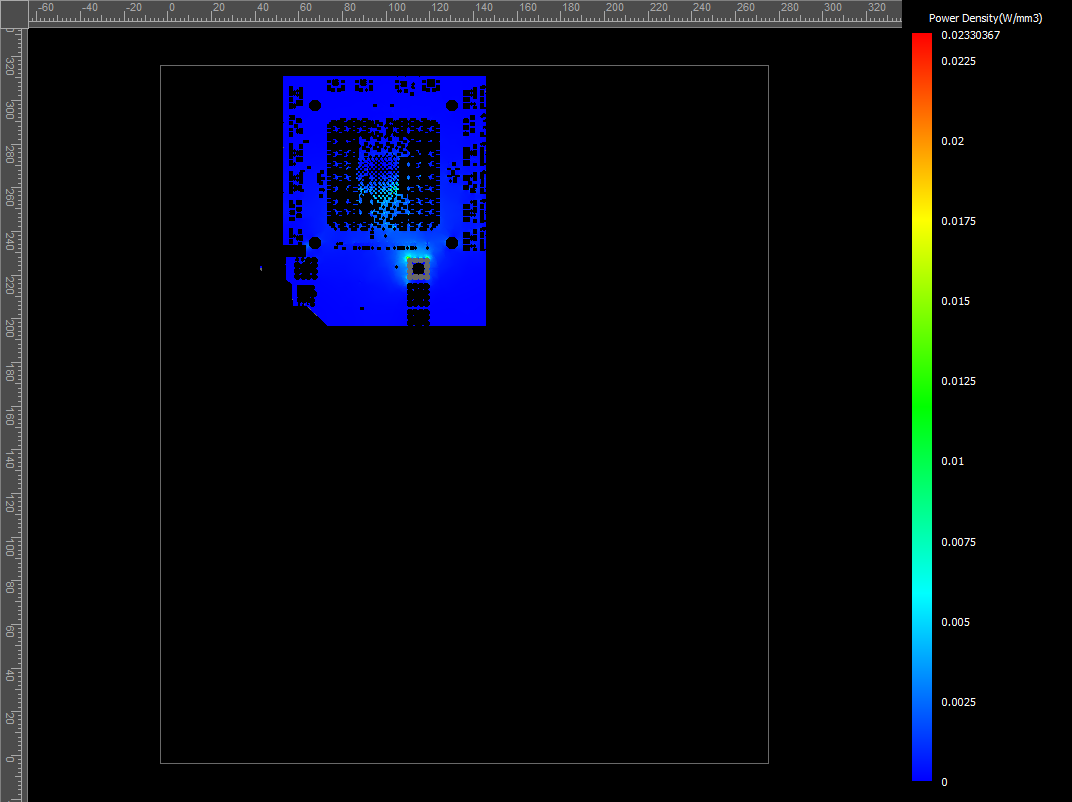

    4.4.1.6 Layer : Signal$PWR4

    4.4.1.7 Layer : Plane$GND5

    4.4.1.8 Layer : Plane$GND6

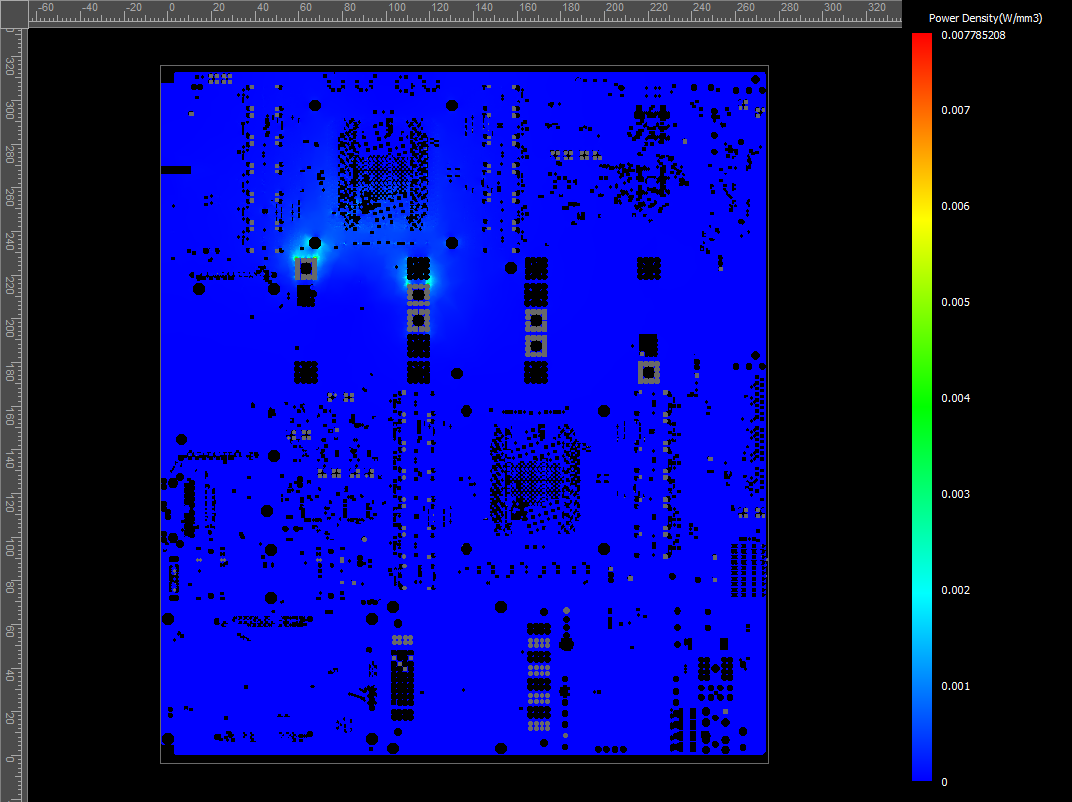

    4.4.1.9 Layer : Signal$GND7

    4.4.1.10 Layer : Plane$GND8

  • Return to Top

    • 4.5 Current Plot

    4.5.1 Full Current Plot

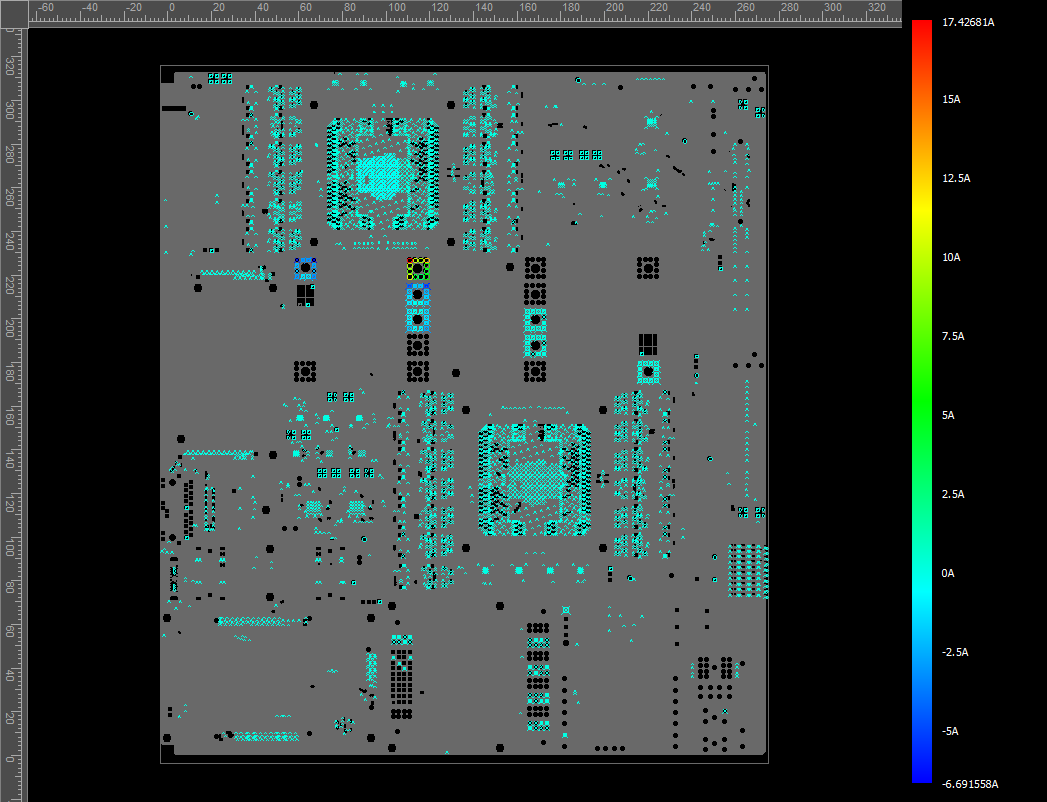

    4.5.1.1 Layer : Plane$GND2

    4.5.1.2 Layer : Signal$GND3

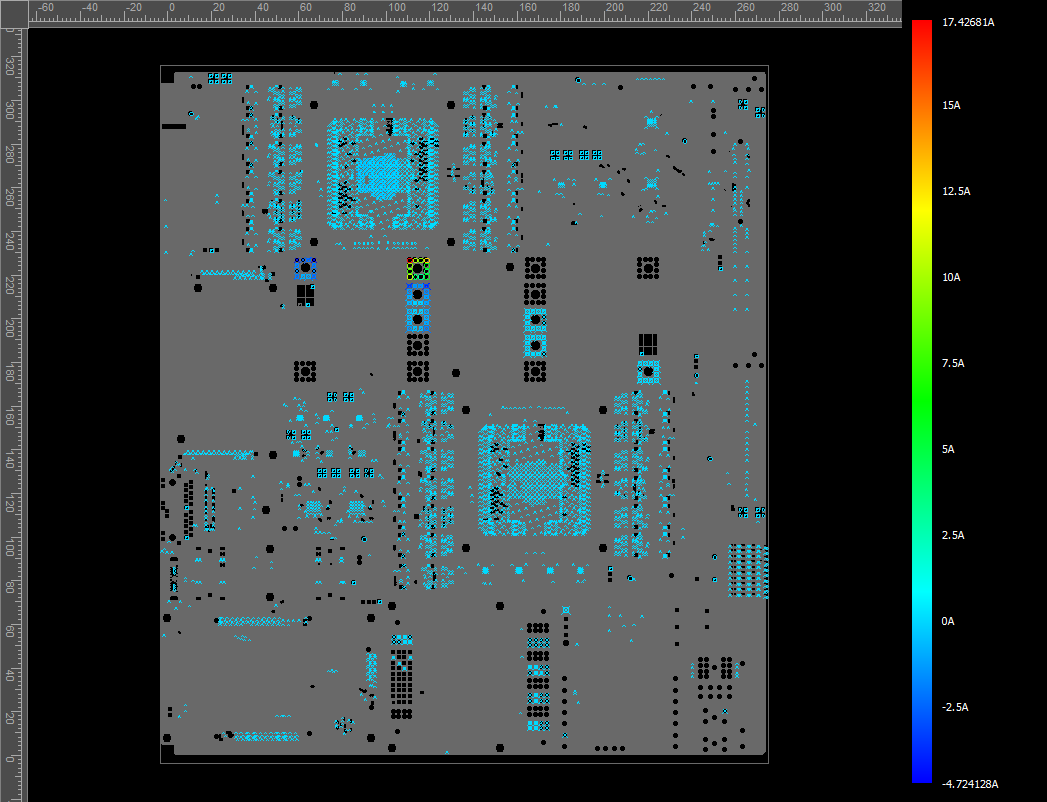

    4.5.1.3 Layer : Plane$GND4

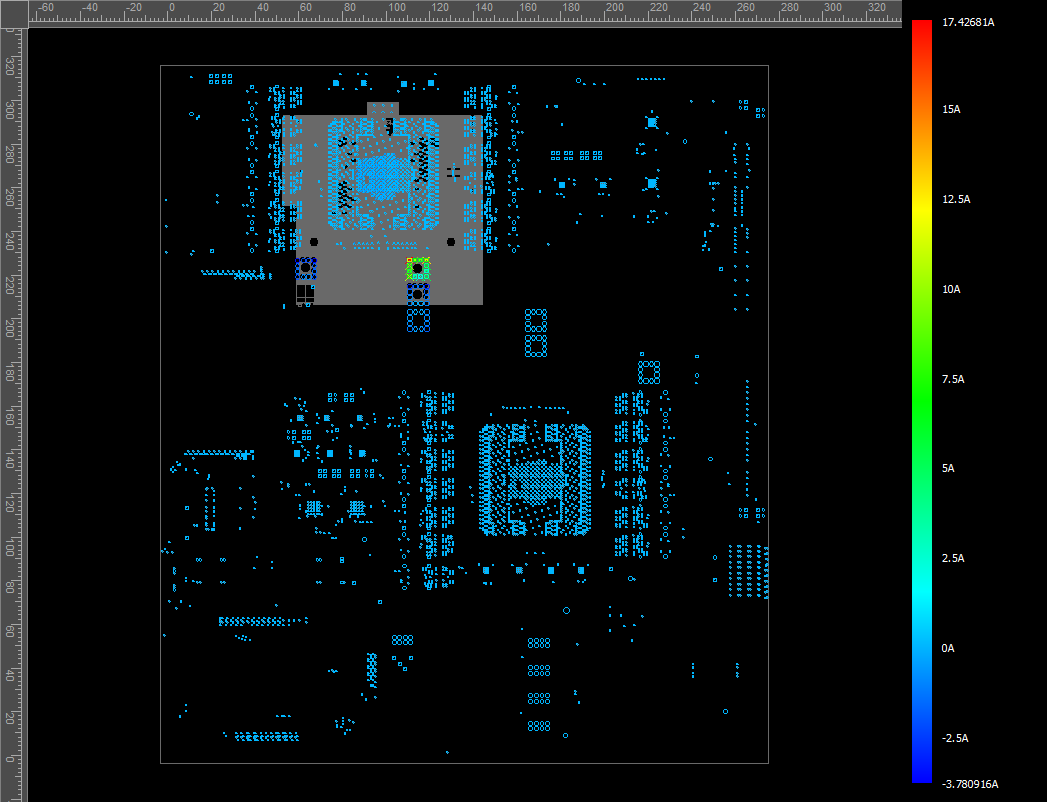

    4.5.1.4 Layer : Signal$PWR1

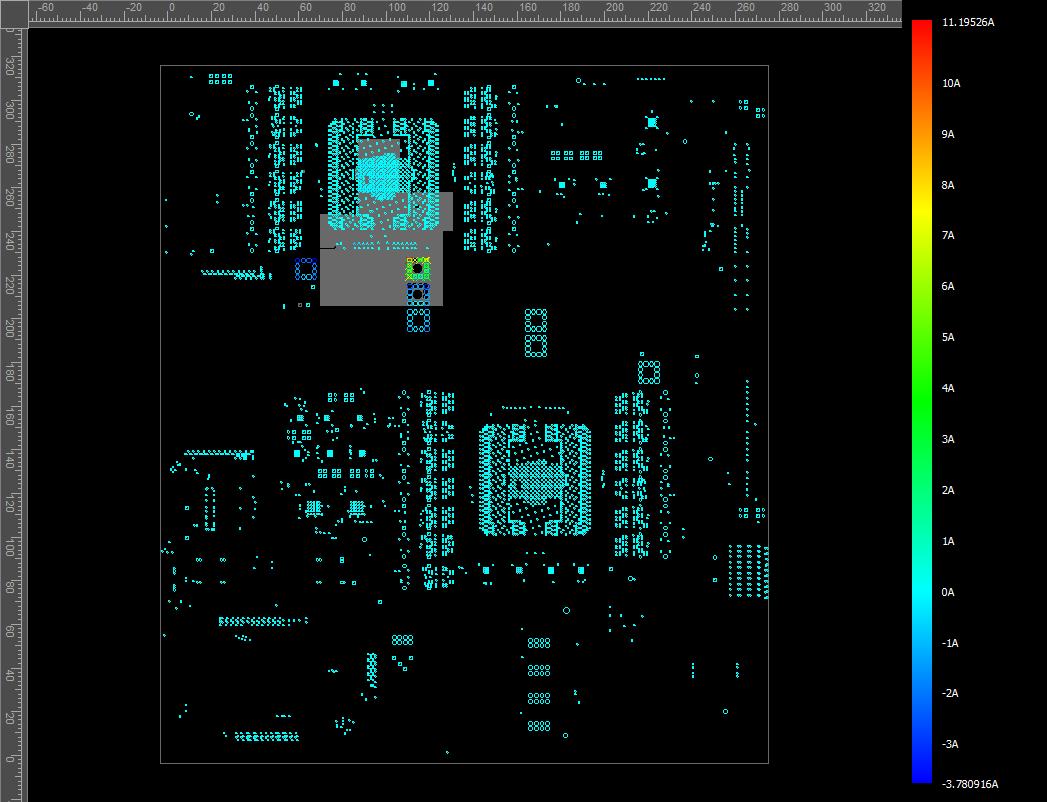

    4.5.1.5 Layer : Signal$PWR3

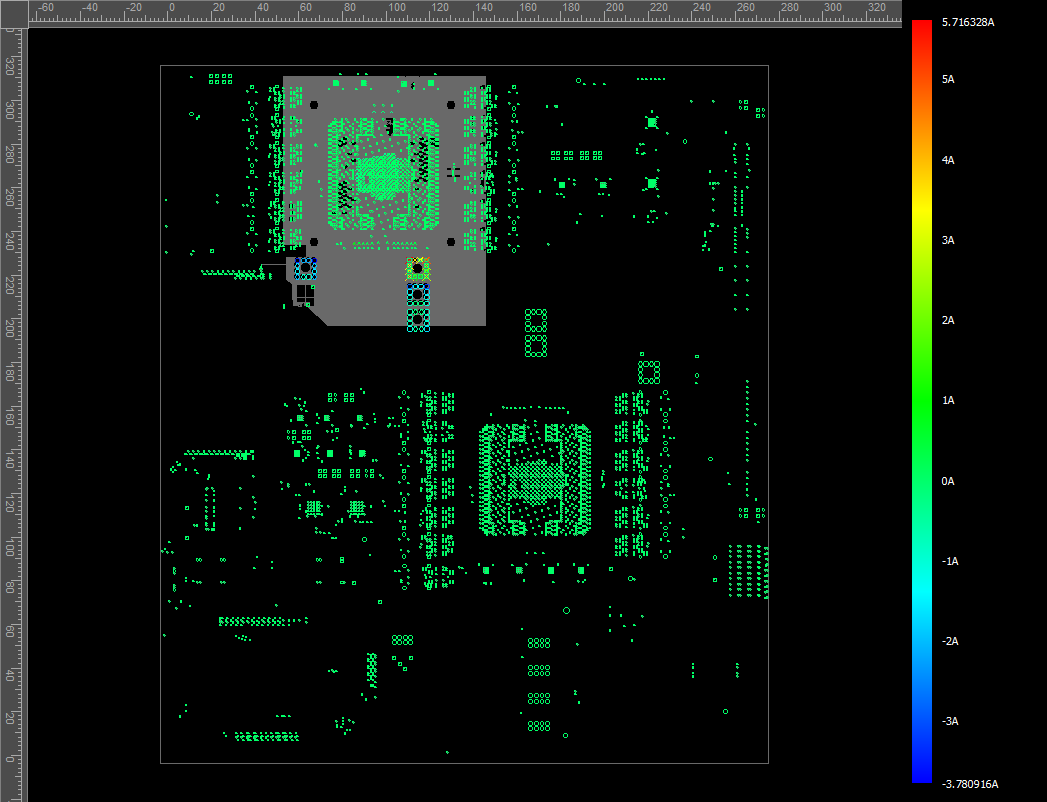

    4.5.1.6 Layer : Signal$PWR4

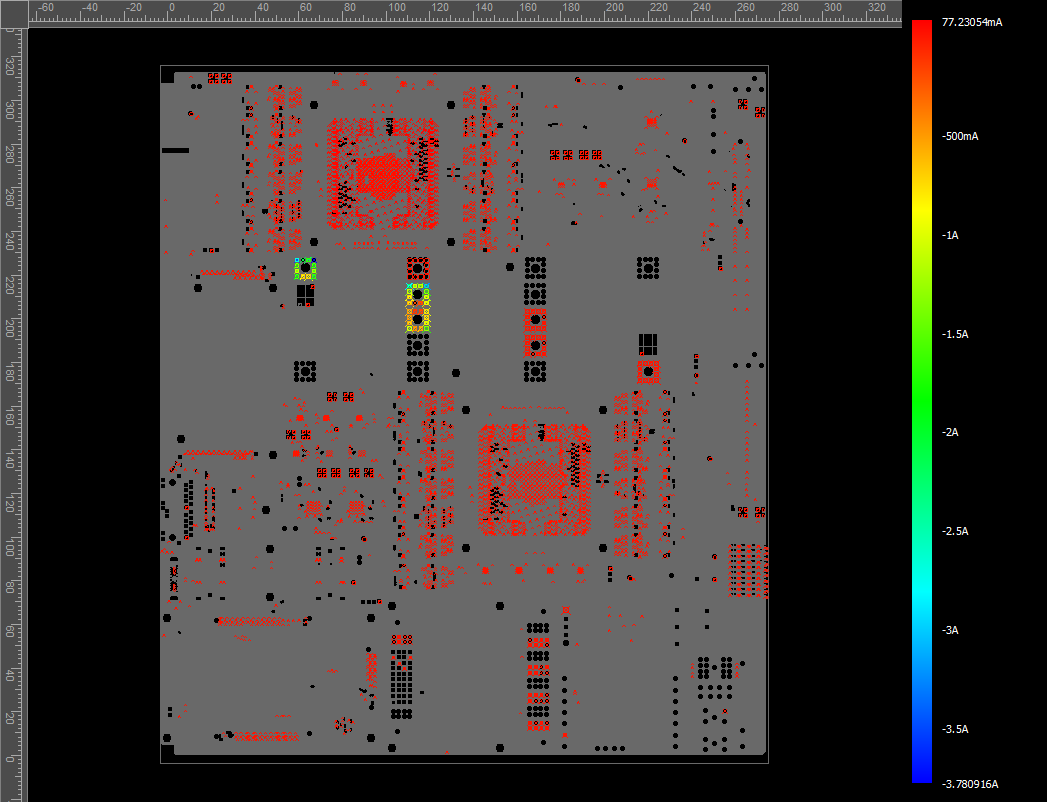

    4.5.1.7 Layer : Plane$GND5

    4.5.1.8 Layer : Plane$GND6

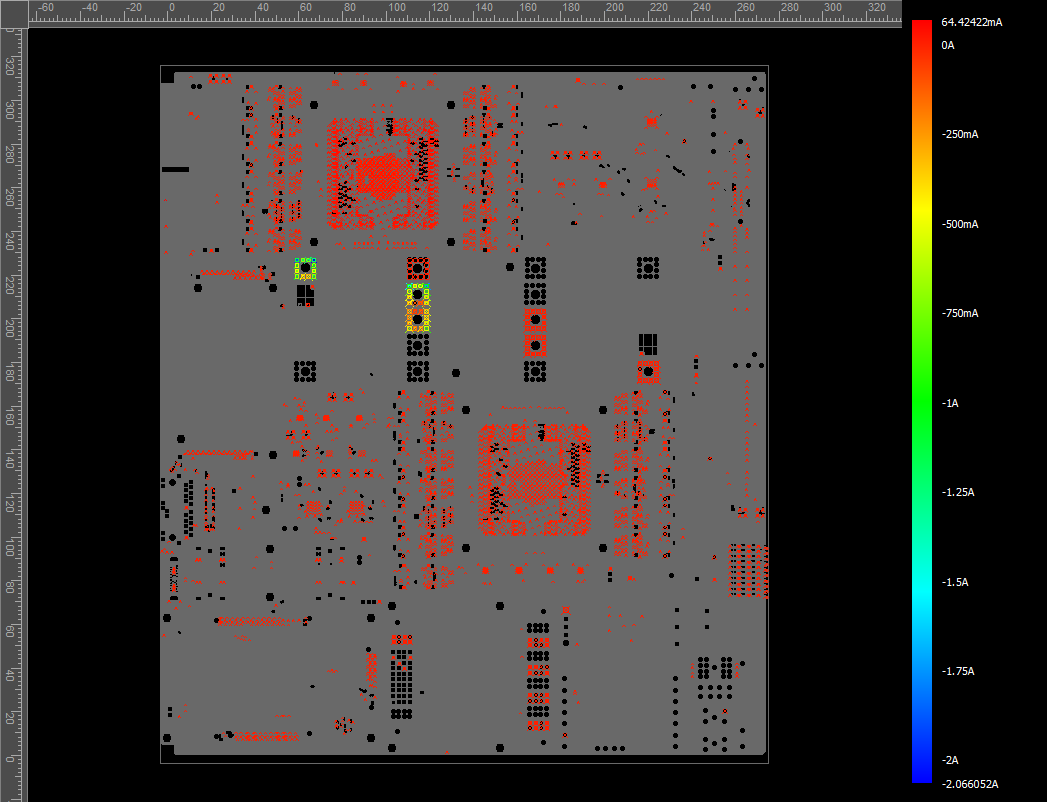

    4.5.1.9 Layer : Signal$GND7

    4.5.1.10 Layer : Plane$GND8

  • Return to Top

    • 4.6 IRdrop Plot

    4.6.1 Full IRdrop Plot

    4.6.1.1 Layer : Plane$GND2

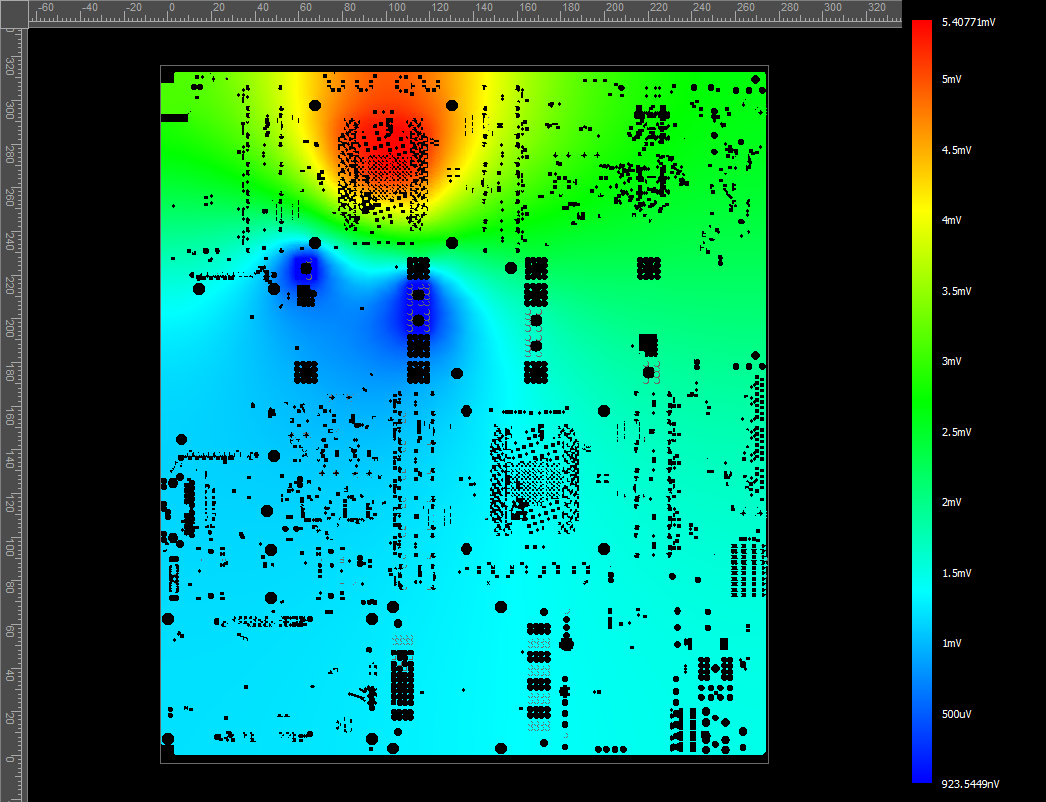

    4.6.1.2 Layer : Signal$GND3

    4.6.1.3 Layer : Plane$GND4

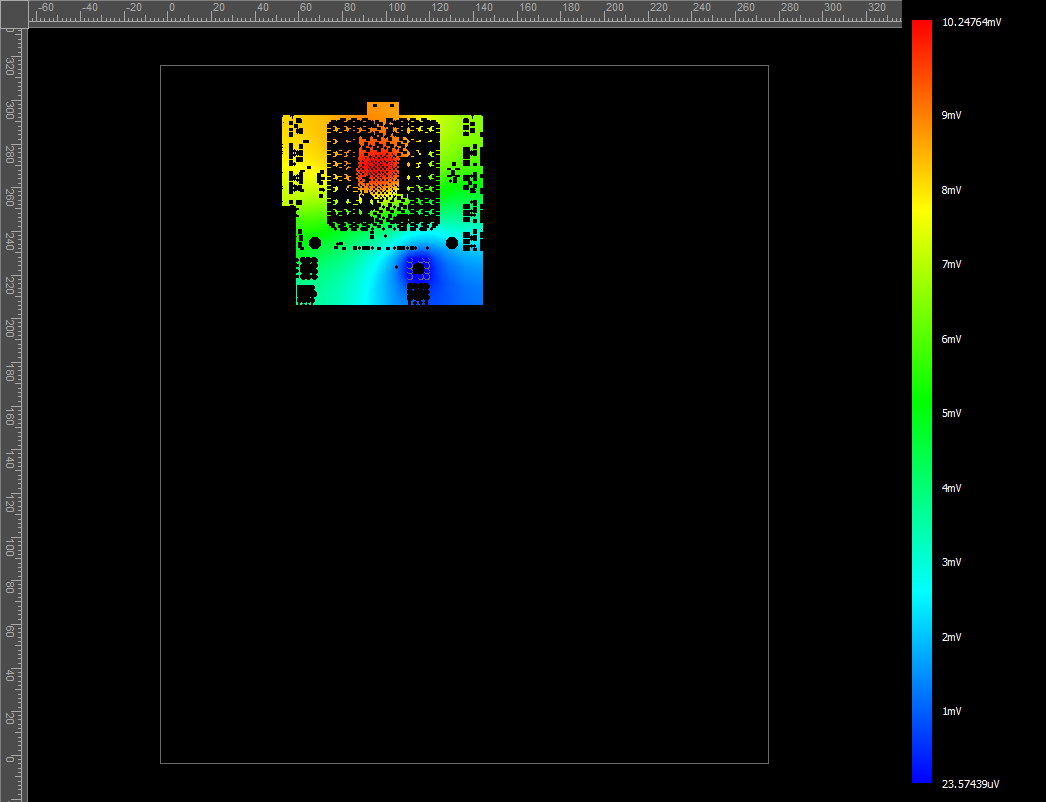

    4.6.1.4 Layer : Signal$PWR1

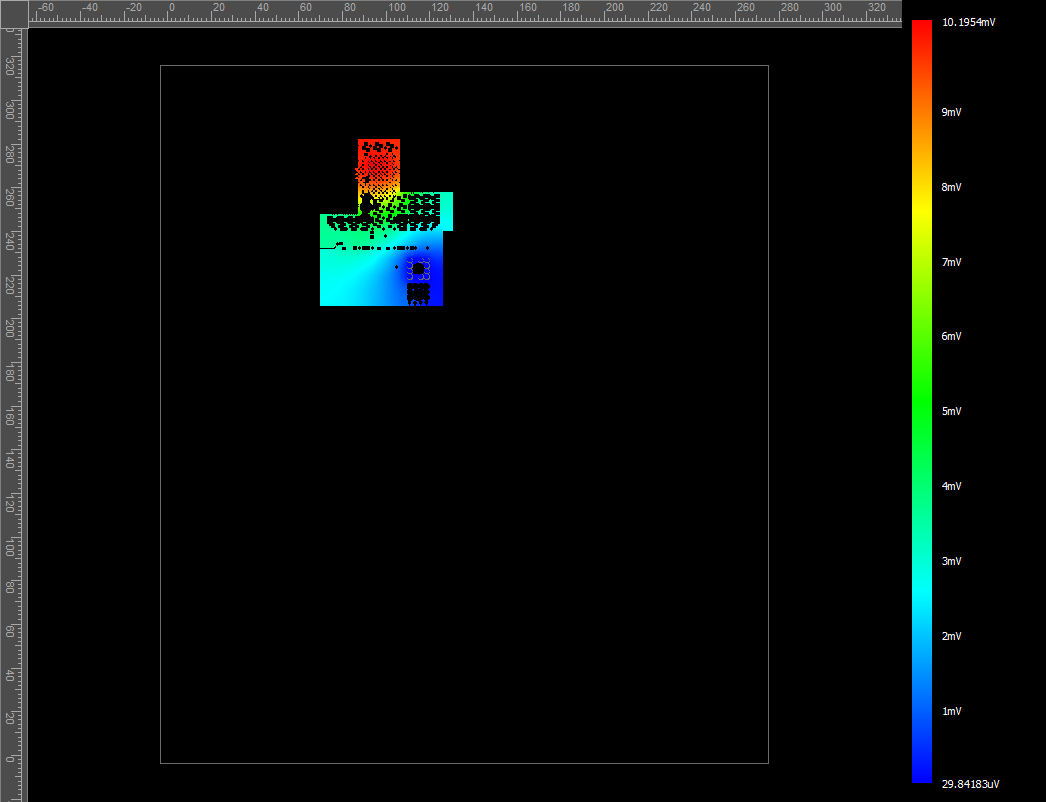

    4.6.1.5 Layer : Signal$PWR3

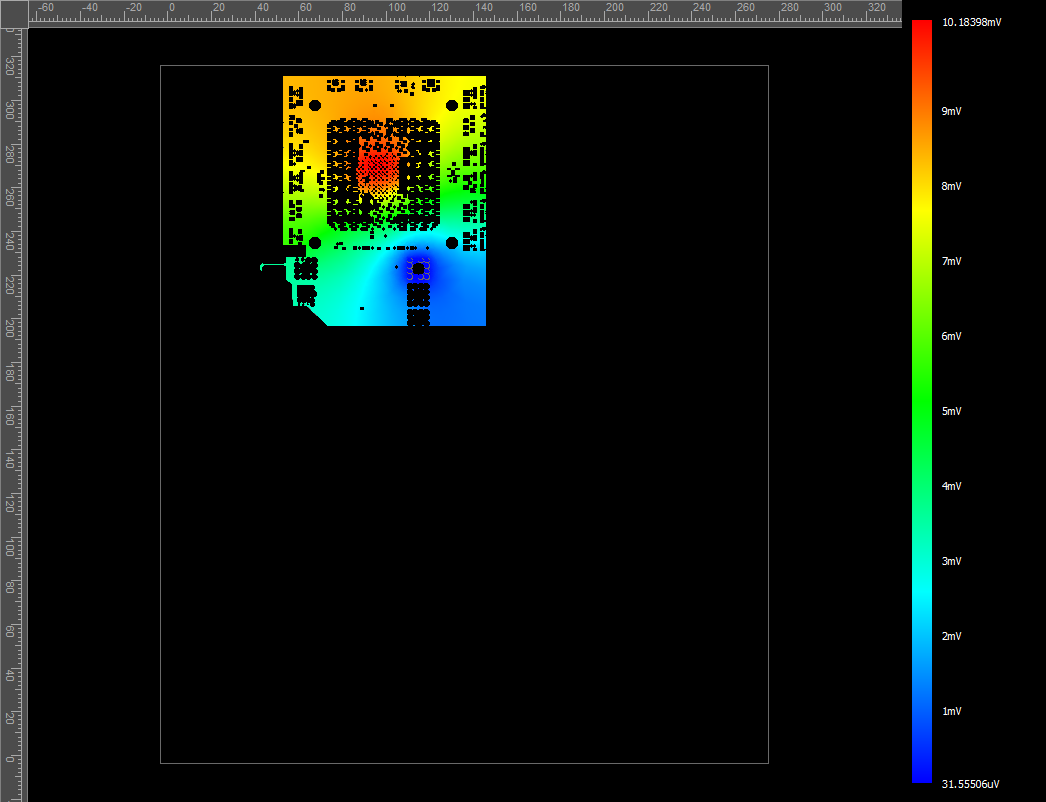

    4.6.1.6 Layer : Signal$PWR4

    4.6.1.7 Layer : Plane$GND5

    4.6.1.8 Layer : Plane$GND6

    4.6.1.9 Layer : Signal$GND7

    4.6.1.10 Layer : Plane$GND8

  • Return to Top

    •
