PowerDC Simulation Report

Date:  8:27 February 20, 2024

Pass/Fail:  Fail

1  General Information

1.1   Spd File Name and Location

PowerDC Version:  23.1.3.12171.472612 300

File Names and Locations:

  • Workspace File : I:/cds/project/fFEX_Phase2/fFEX_Proto_V4_3/ffex_proto_v4_archive_09022024 - Kopie/worklib/ffex_proto_v4/physical/fFEX_Proto_V19_Droptest.spd
  • Layout File : I:/cds/project/fFEX_Phase2/fFEX_Proto_V4_3/ffex_proto_v4_archive_09022024 - Kopie/worklib/ffex_proto_v4/physical/fFEX_Proto_V19_Droptest.spd

  • Return to Top

    • 2  Simulation Setup

    2.1  Electrical Setup

      VRM    Component name    Voltage (v)    (+) Net name    (-) Net name    Sense line (+) node    Sense line (-) node
      VRM_PWR_U2_2_VCCINT_U2_GND    PWR_U2_2    0.85    VCCINT_U2    GND
      VRM_PWR_U2_3_MGTAVCC_U2_GND    PWR_U2_3    0.9    MGTAVCC_U2    GND
      VRM_PWR_U2_4_MGTAVTT_U2_GND    PWR_U2_4    1.2    MGTAVTT_U2    GND

      Discrete    Component name    (+) Net name    (-) Net name    (+) Pin    (-) Pin    DC resistance (ohm)    I Max Allowance (A)
      DISC_R90_VCCINT_U2_SENSE_VCCINT_U2_P    R90    VCCINT_U2    SENSE_VCCINT_U2_P              10    0

      Sink    Component name    Voltage (v)    (+) Net name    (-) Net name    DC current (A)    Current model    P/F Mode
      SINK_JP2_SENSE_MGTAVCC_U2_P_GND    JP2    0.9-0%    SENSE_MGTAVCC_U2_P    GND    0    Equal Current    Worst
      SINK_JP2_SENSE_MGTAVTT_U2_P_GND    JP2    1.2-0%    SENSE_MGTAVTT_U2_P    GND    0    Equal Current    Worst
      SINK_JP2_SENSE_VCCINT_U2_P_GND    JP2    0.85-0%    SENSE_VCCINT_U2_P    GND    0    Equal Current    Worst
      SINK_U2_MGTAVCC_U2_GND    U2    0.9-0%    MGTAVCC_U2    GND    50    Equal Current    Worst
      SINK_U2_MGTAVTT_U2_GND    U2    1.2-0%    MGTAVTT_U2    GND    50    Equal Current    Worst
      SINK_U2_VCCINT_U2_GND    U2    0.85-0%    VCCINT_U2    GND    100    Equal Current    Worst

  • Return to Top

    • 3  Results

    3.1  Electrical Result Table

      Loop Index1

      VRM    Nominal voltage (v)    Actual current (A)    PowerLoss (W)
      VRM_PWR_U2_2_VCCINT_U2_GND    0.85    100    0

      Discrete    Actual current (A)    Margin (A)    IRDrop (V)    PowerLoss (W)
      DISC_R90_VCCINT_U2_SENSE_VCCINT_U2_P    -1.03958e-12    0    1.03958e-11    1.08073e-23

      Sink    Power IR Drop (V)    Power VRM    Ground IR Drop (V)    Ground VRM    Positive Pin Average Voltage (V)    Negative Pin Average Voltage (V)    Actual voltage (v)    Margin (v)    Pass/Fail    PowerLoss (W)
    SINK_JP2_SENSE_VCCINT_U2_P_GND                      0.839576    0.00440901    0.835167    -0.0148332    Fail    0
    SINK_U2_VCCINT_U2_GND  0.0110494    VRM_PWR_U2_2_VCCINT_U2_GND    0.00868724    VRM_PWR_U2_2_VCCINT_U2_GND    0.839759    0.00788186    0.830263    -0.0197368    Fail    0


    PowerLossSystem Power LossSystem Power Loss  Watts
      Layout    1.81229
    StructureStructure  Watts
      Via    0.0425693
      Trace    3.76161e-06
      Plane    1.76972
      WireBond    0
      Lead    0
    LayerLayer  Watts
      Plane$PASTEMASK_TOP    0
      Signal$TOP    0.029268
      Plane$GND1    0.130467
      Signal$SIG1    0
      Plane$GND2    0.088981
      Signal$SIG2    0
      Signal$GND3    0.0895497
      Signal$SIG3    0
      Plane$GND4    0.0907982
      Signal$PWR1    0.410465
      Signal$PWR2    0
      Signal$PWR3    0.188567
      Signal$PWR4    0.397084
      Plane$GND5    0.0871549
      Signal$SIG4    0
      Plane$GND6    0.0867248
      Signal$SIG5    0
      Signal$GND7    0.0864267
      Signal$SIG6    0
      Plane$GND8    0.126777
      Signal$BOTTOM    3.08669e-05
      Plane$PASTEMASK_BOTTOM    0
      Signal$BOTTOM_Component    1.08073e-23
    NetLayer  Watts
      VCCINT_U2    1.02411
      GND    0.788186
      SENSE_VCCINT_U2_P    0
      VCCINT_U2_SENSE_VCCINT_U2_P_Component    1.08073e-23

    Calculate Sink Voltage Margin:

      If Actual voltage is less than Nominal voltage, then

        Margin=(Actual voltage+SinkLowerTolerance)-(Nominal voltage)

      If it is less than 0, it FAILS.

  • Return to Top

    • 3.2  DC Analysis Block Diagram Result

    Zoom In for Print

  • Return to Top

    • 4  Distribution Plots

    4.1 Voltage Distribution Plot

    4.1.1 Full Voltage Plot

    4.1.1.1 Layer : Signal$TOP

    4.1.1.2 Layer : Plane$GND1

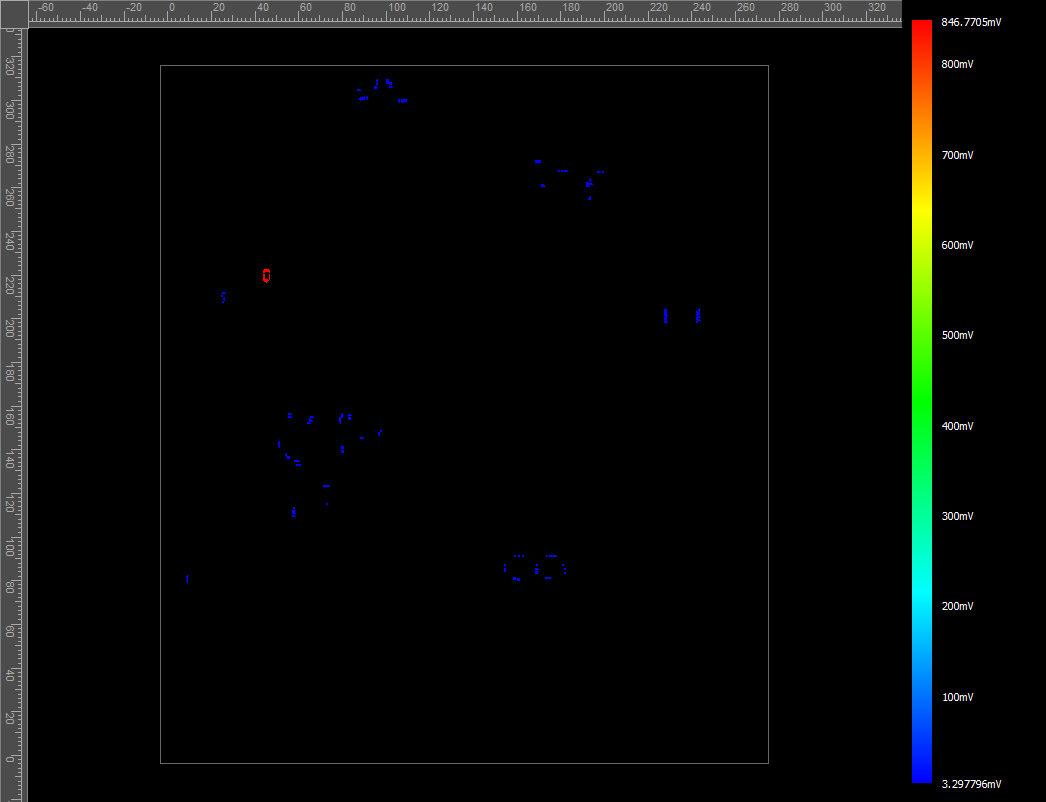

    4.1.1.3 Layer : Signal$SIG1

    4.1.1.4 Layer : Plane$GND2

    4.1.1.5 Layer : Signal$GND3

    4.1.1.6 Layer : Plane$GND4

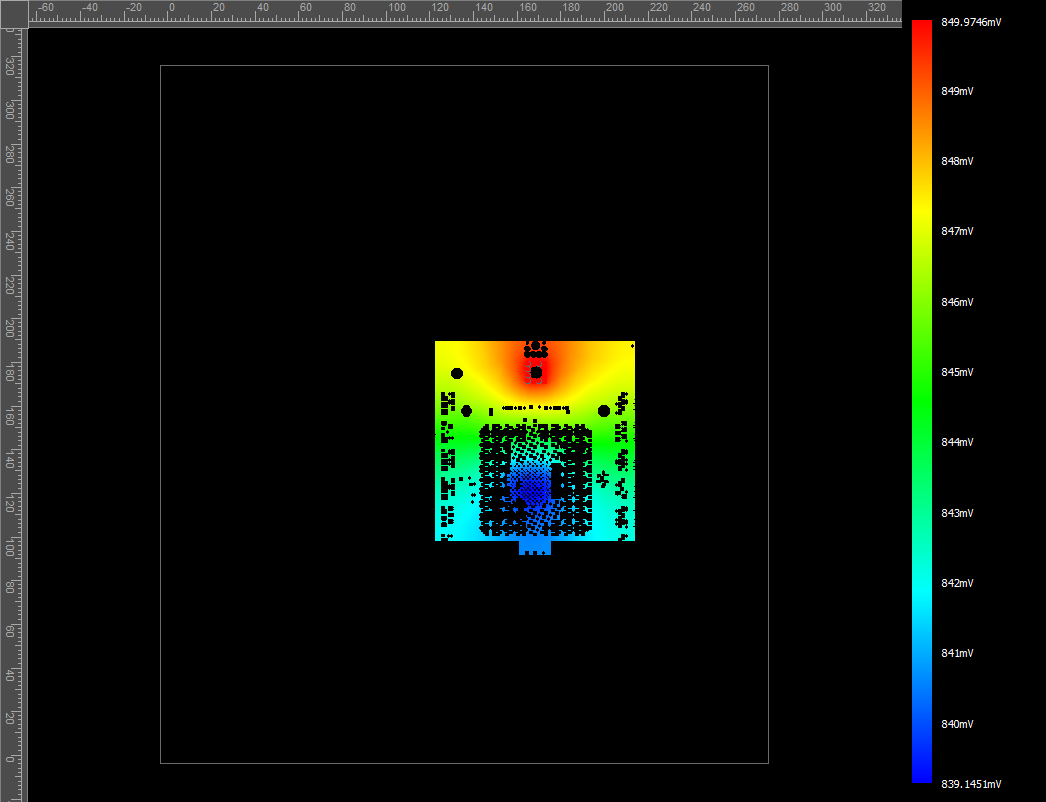

    4.1.1.7 Layer : Signal$PWR1

    4.1.1.8 Layer : Signal$PWR3

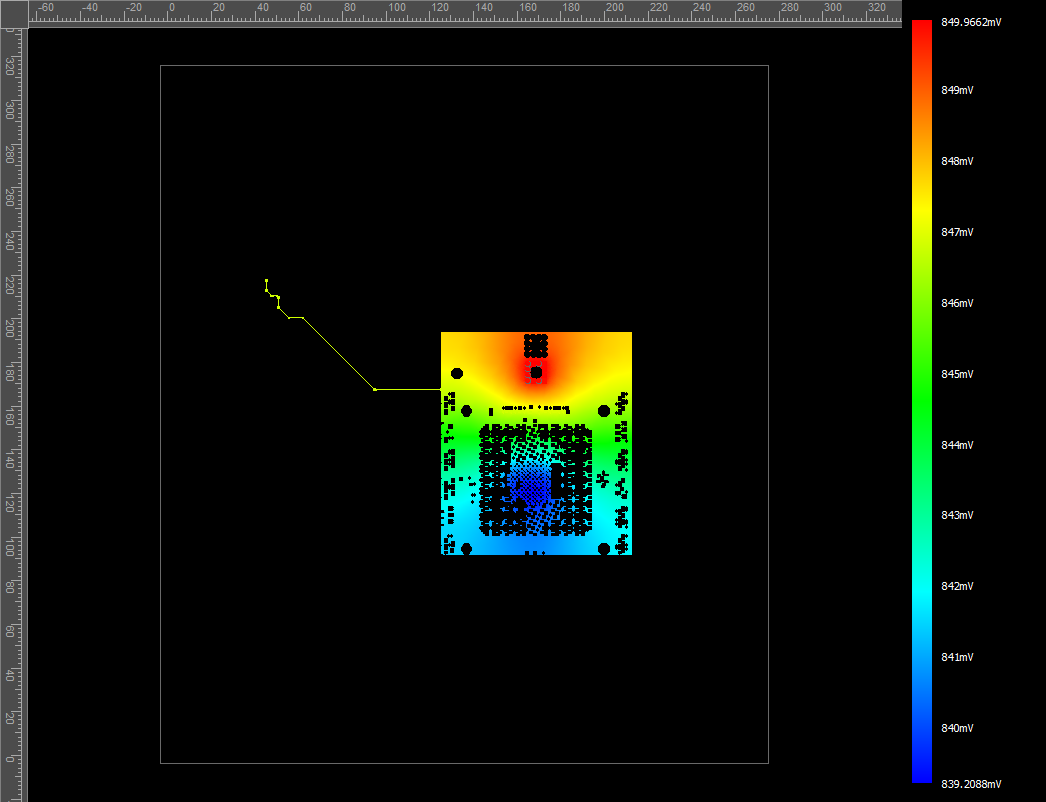

    4.1.1.9 Layer : Signal$PWR4

    4.1.1.10 Layer : Plane$GND5

    4.1.1.11 Layer : Signal$SIG4

    4.1.1.12 Layer : Plane$GND6

    4.1.1.13 Layer : Signal$SIG5

    4.1.1.14 Layer : Signal$GND7

    4.1.1.15 Layer : Signal$SIG6

    4.1.1.16 Layer : Plane$GND8

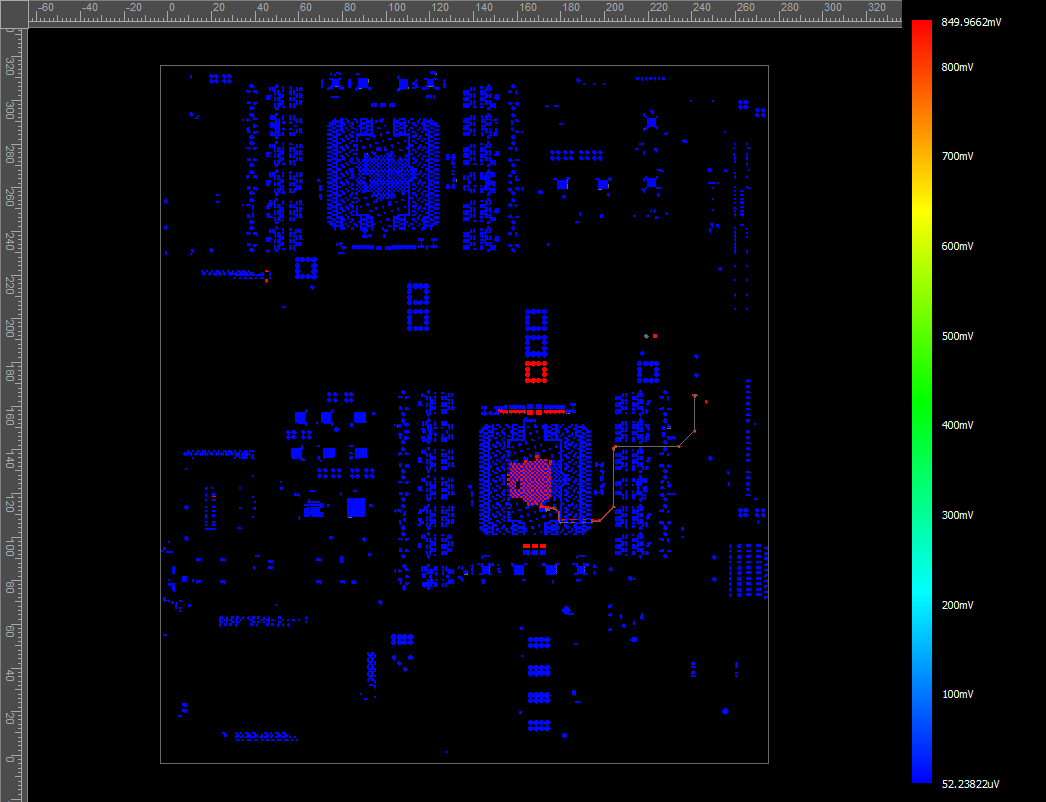

    4.1.1.17 Layer : Signal$BOTTOM

  • Return to Top

    • 4.2 Current Density Plot

    4.2.1 Full Current Plot

    4.2.1.1 Layer : Plane$PASTEMASK_TOP

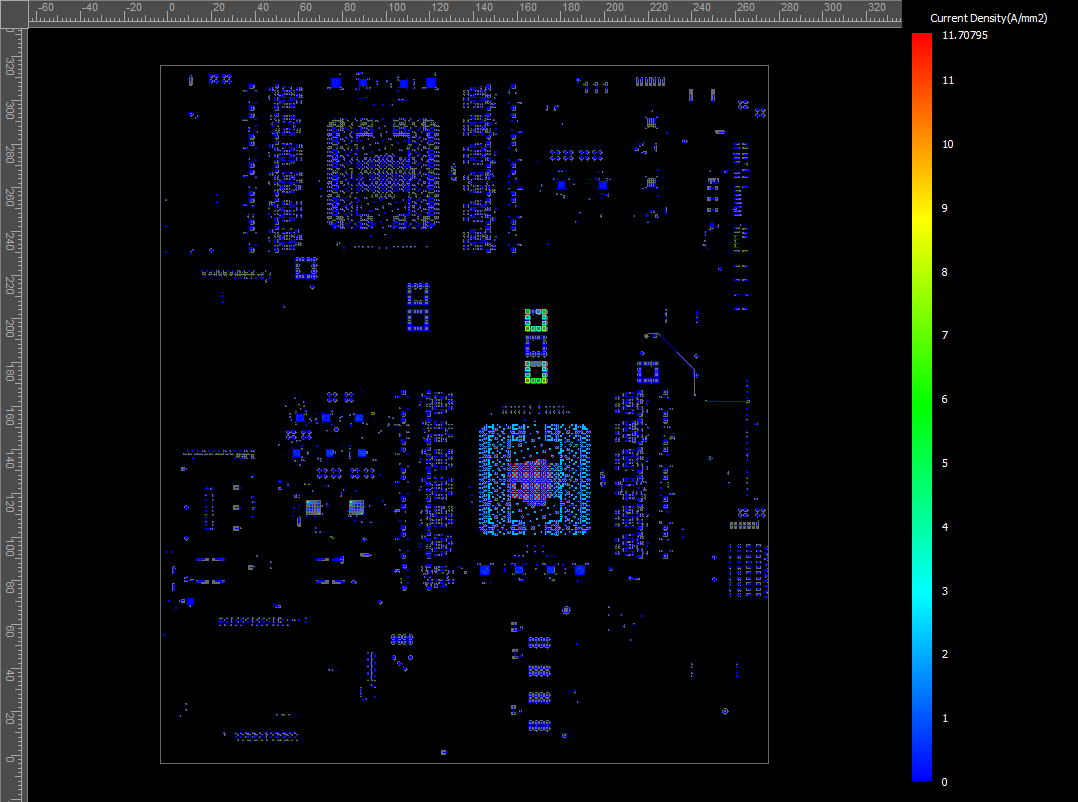

    4.2.1.2 Layer : Signal$TOP

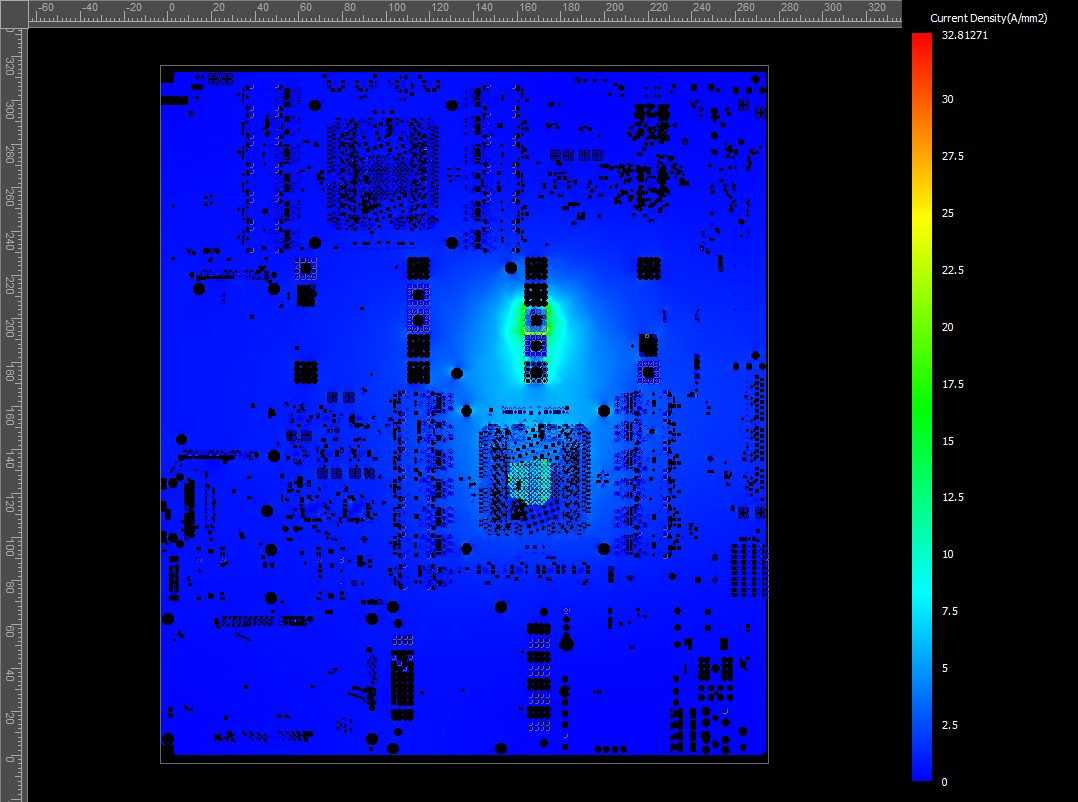

    4.2.1.3 Layer : Plane$GND1

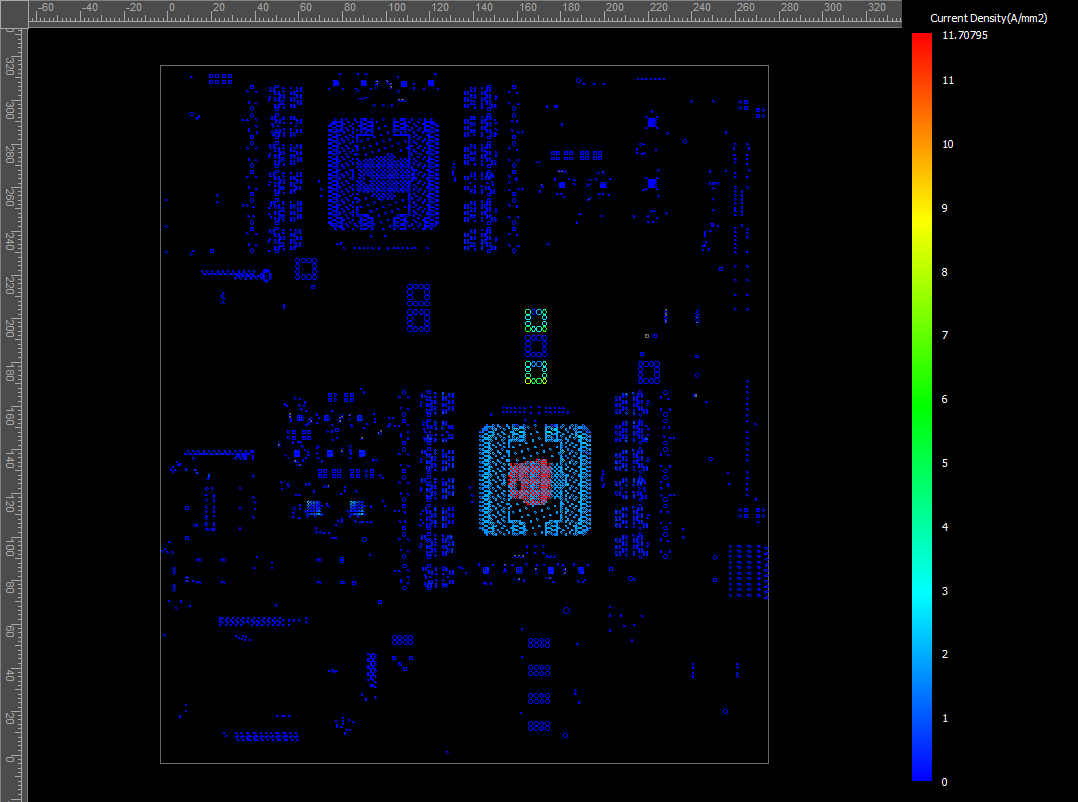

    4.2.1.4 Layer : Signal$SIG1

    4.2.1.5 Layer : Plane$GND2

    4.2.1.6 Layer : Signal$SIG2

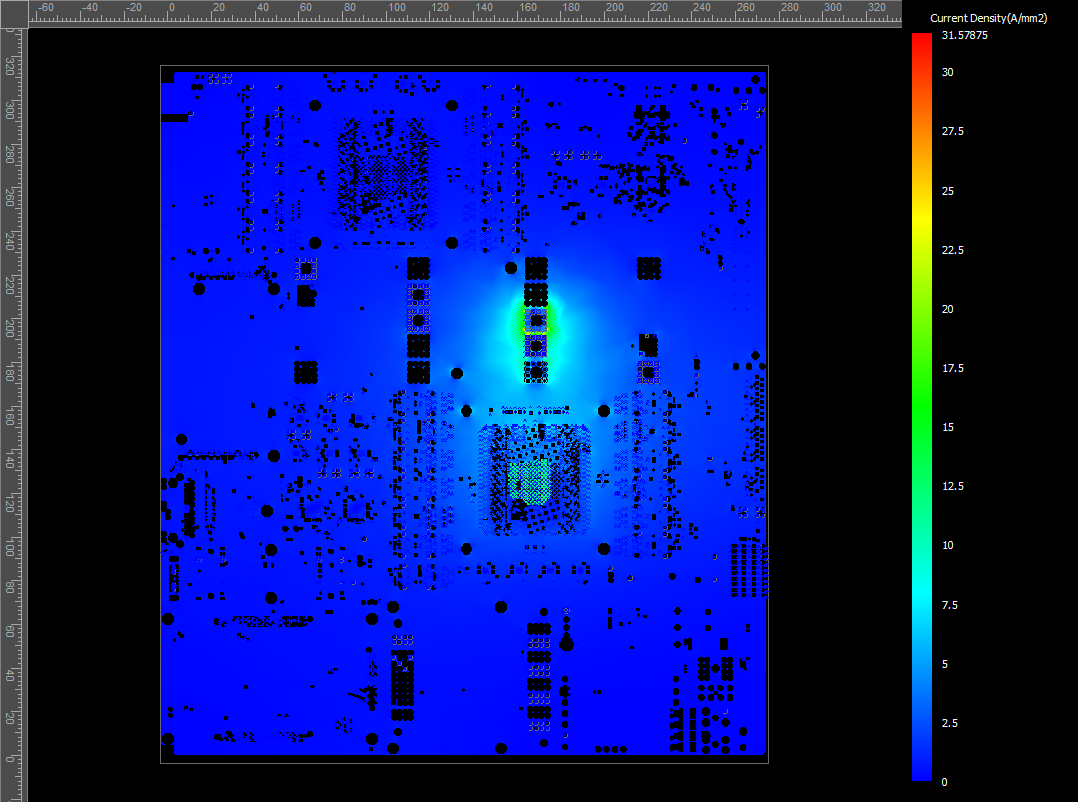

    4.2.1.7 Layer : Signal$GND3

    4.2.1.8 Layer : Signal$SIG3

    4.2.1.9 Layer : Plane$GND4

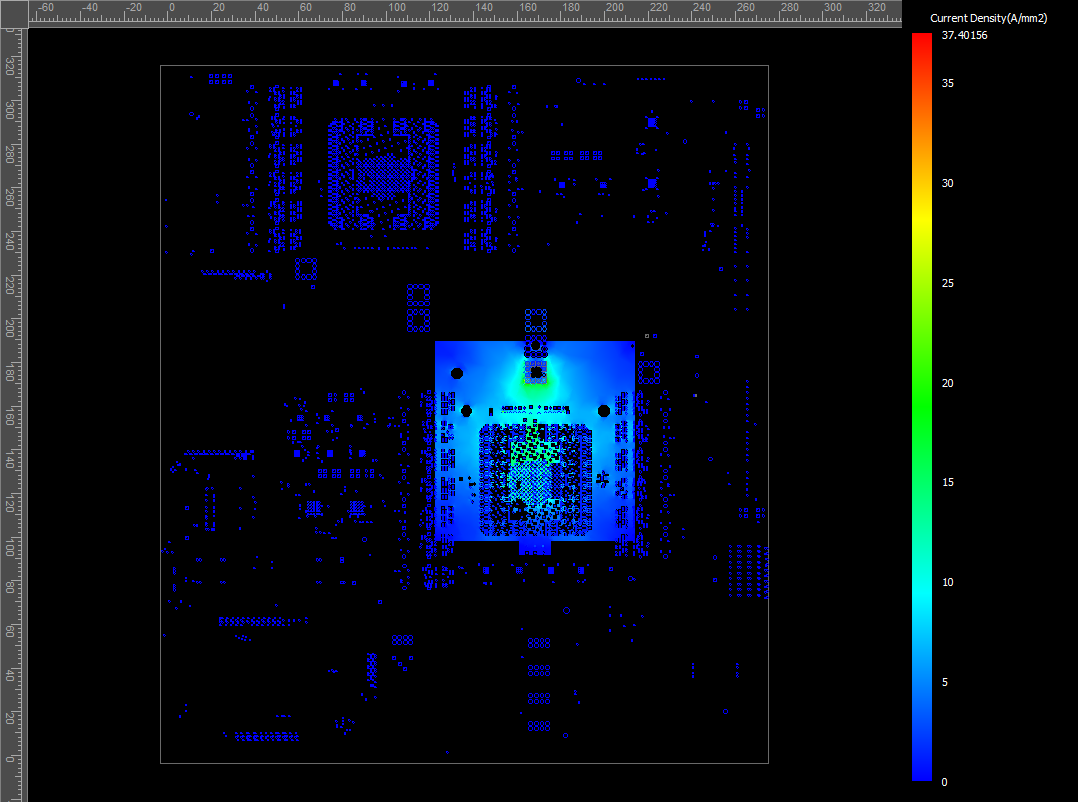

    4.2.1.10 Layer : Signal$PWR1

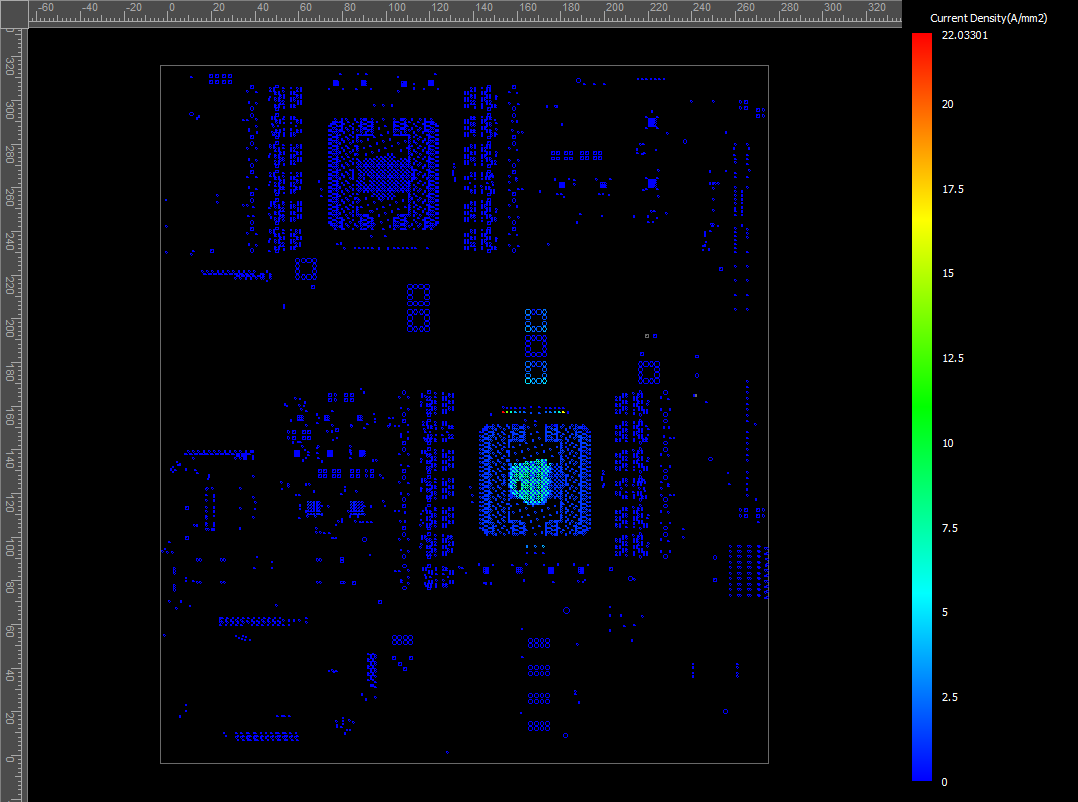

    4.2.1.11 Layer : Signal$PWR2

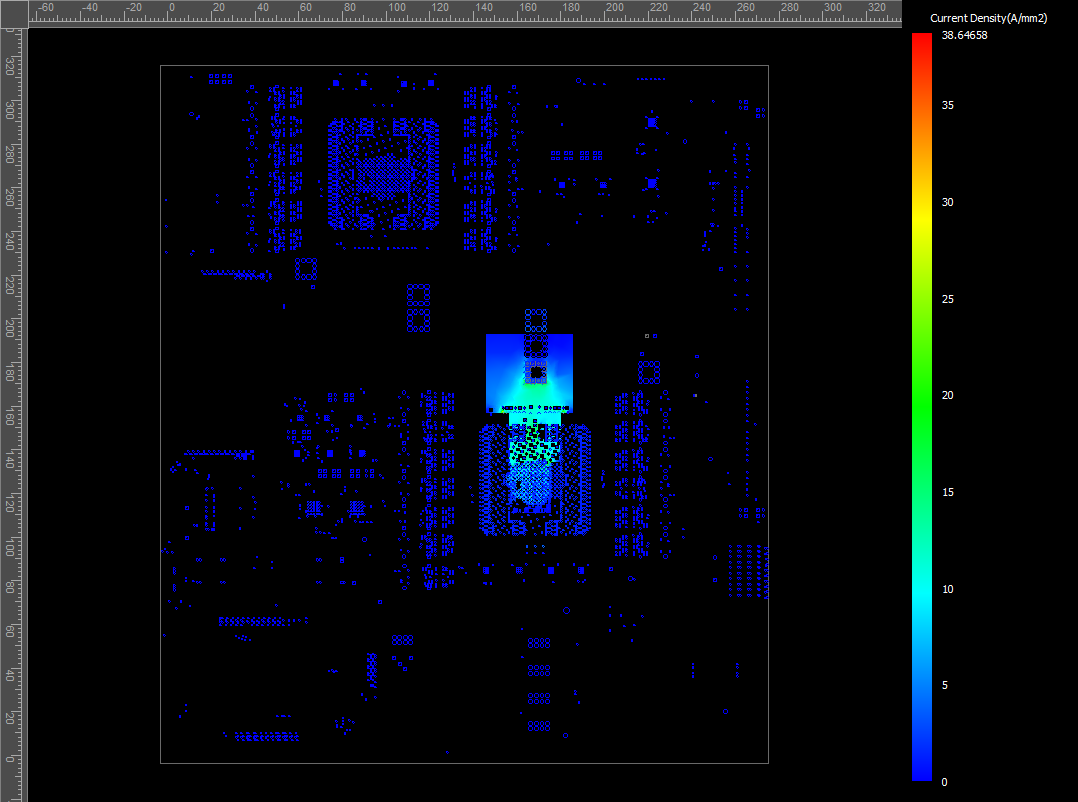

    4.2.1.12 Layer : Signal$PWR3

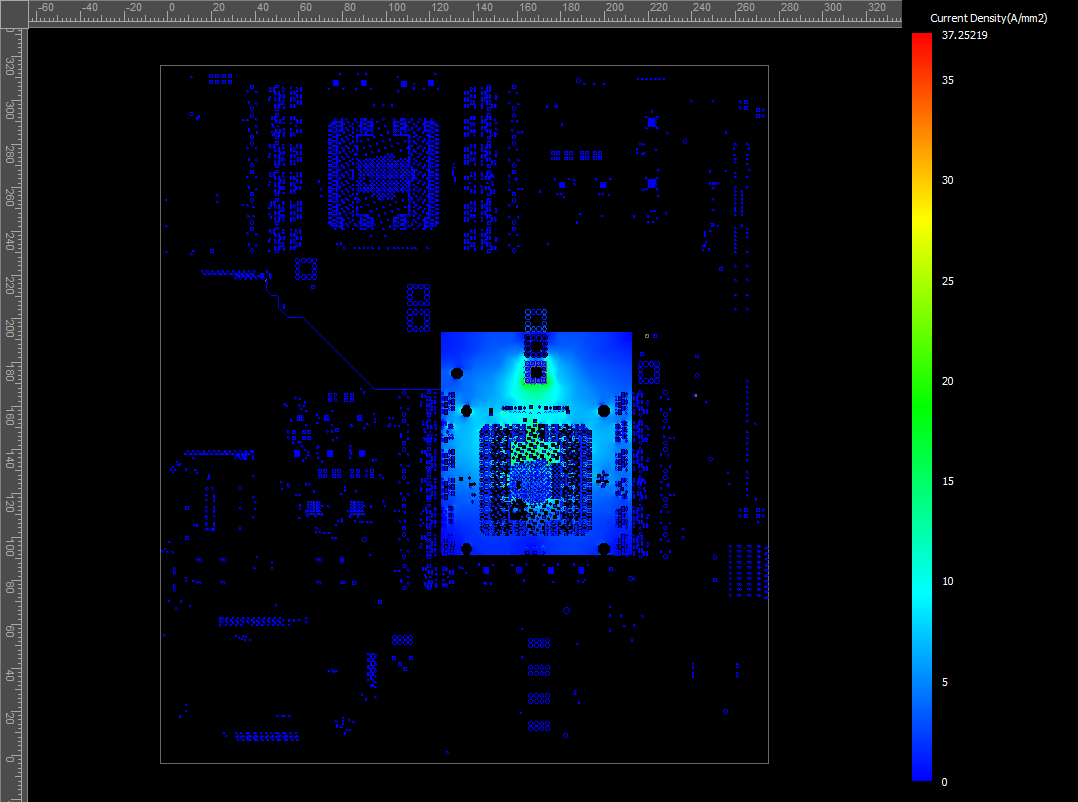

    4.2.1.13 Layer : Signal$PWR4

    4.2.1.14 Layer : Plane$GND5

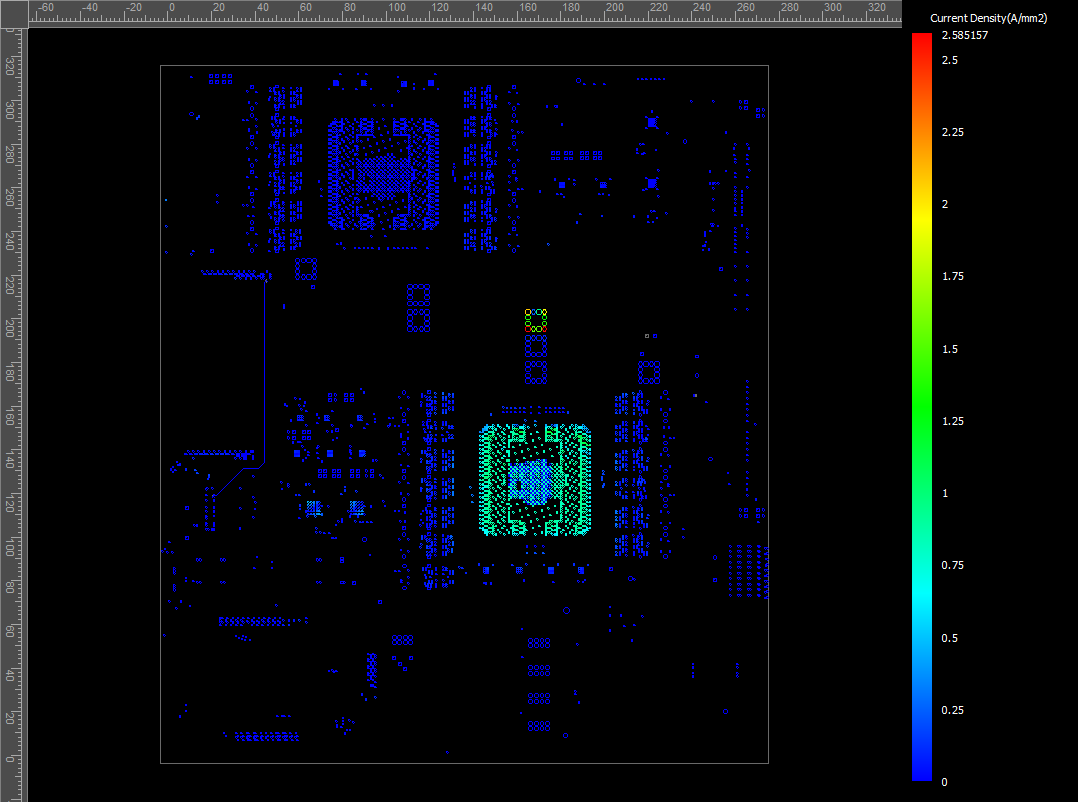

    4.2.1.15 Layer : Signal$SIG4

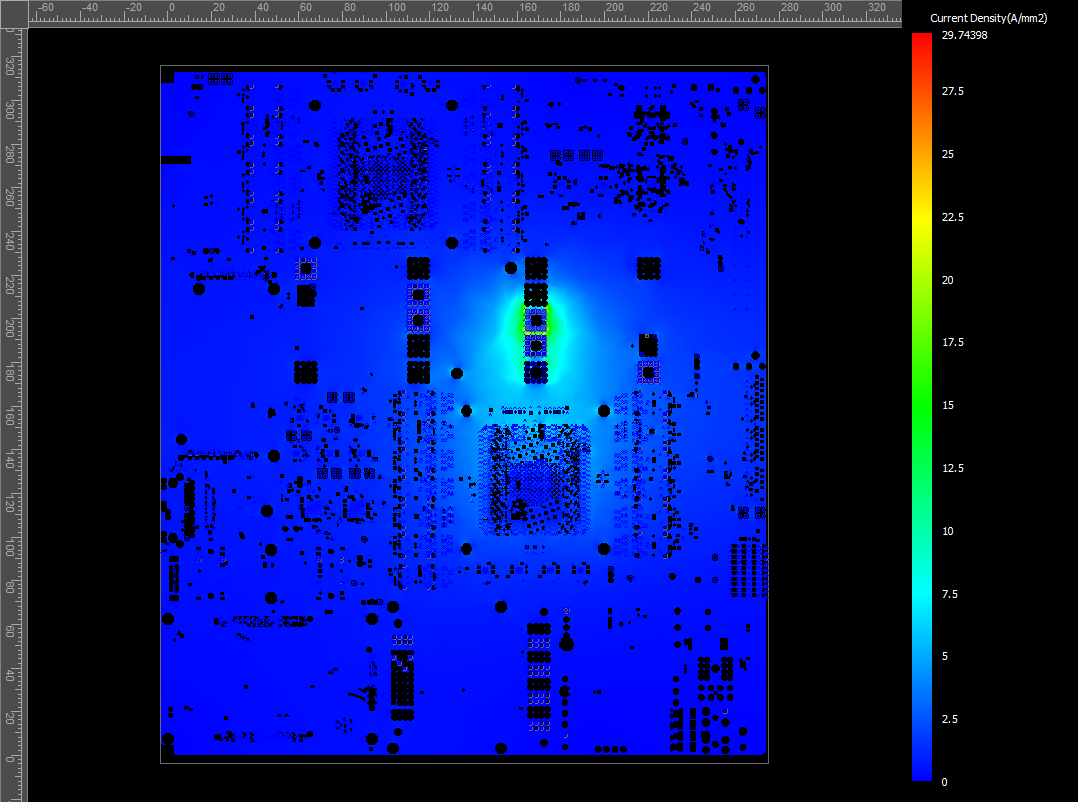

    4.2.1.16 Layer : Plane$GND6

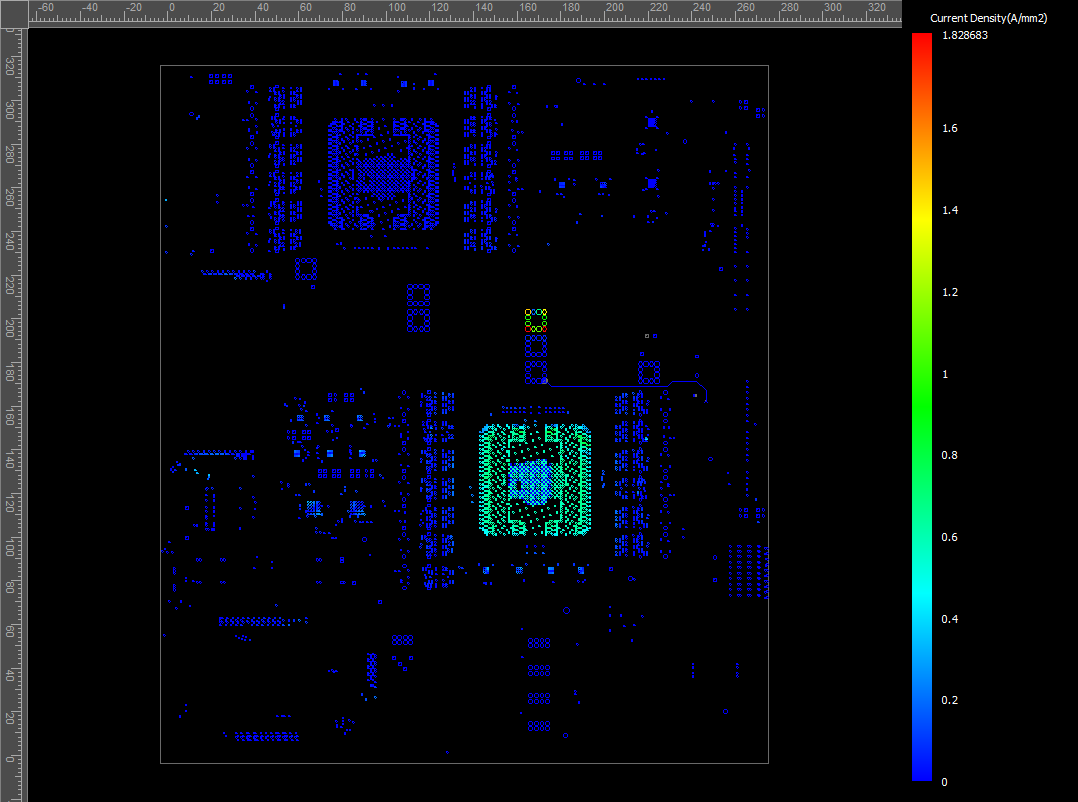

    4.2.1.17 Layer : Signal$SIG5

    4.2.1.18 Layer : Signal$GND7

    4.2.1.19 Layer : Signal$SIG6

    4.2.1.20 Layer : Plane$GND8

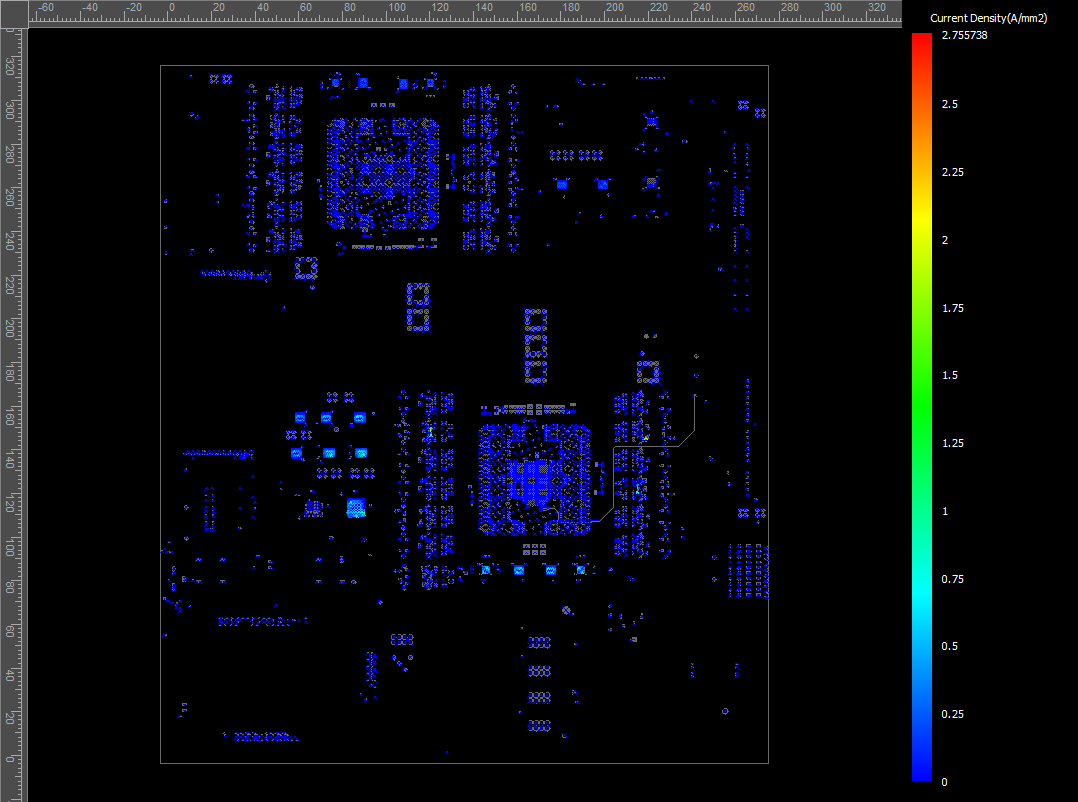

    4.2.1.21 Layer : Signal$BOTTOM

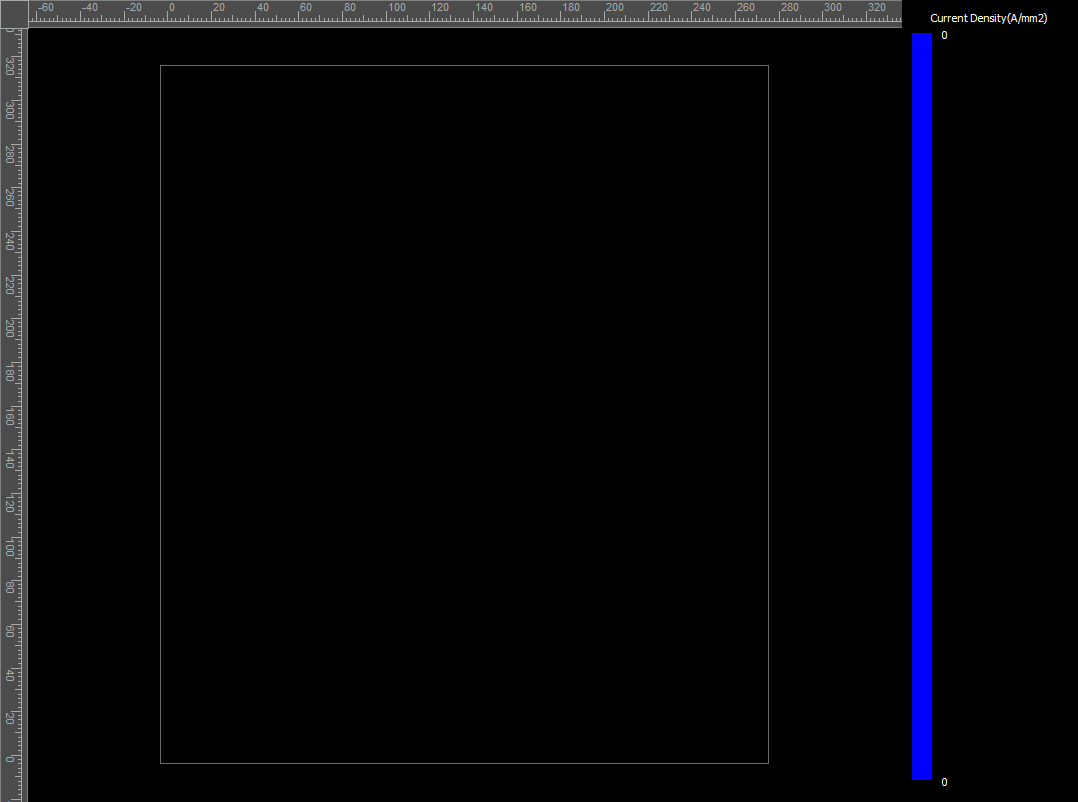

    4.2.1.22 Layer : Plane$PASTEMASK_BOTTOM

  • Return to Top

    • 4.3 Power Loss Plot

    4.3.1 Full Power Loss Plot

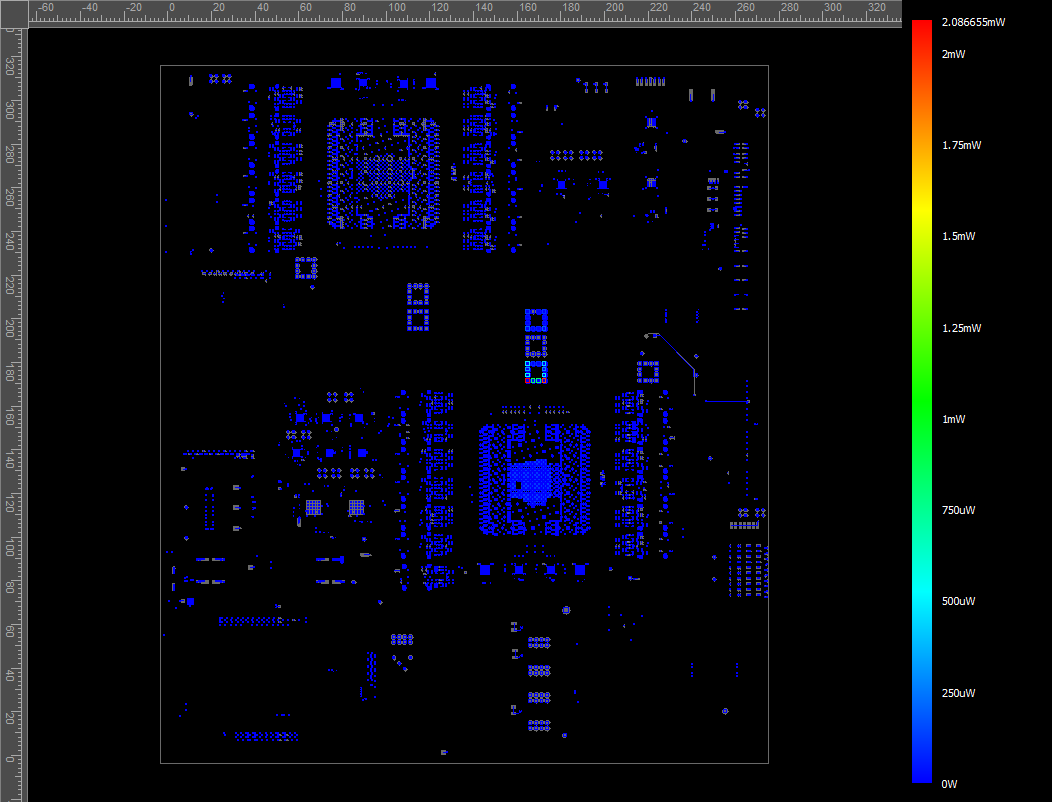

    4.3.1.1 Layer : Signal$TOP

    4.3.1.2 Layer : Plane$GND1

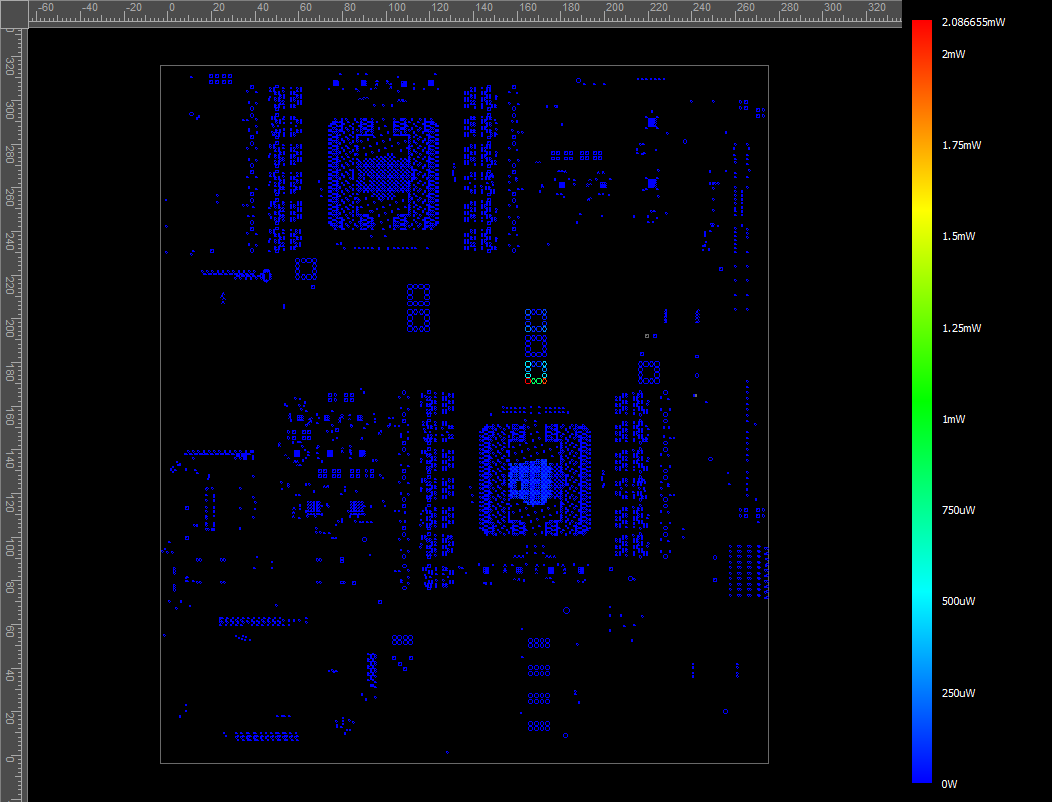

    4.3.1.3 Layer : Signal$SIG1

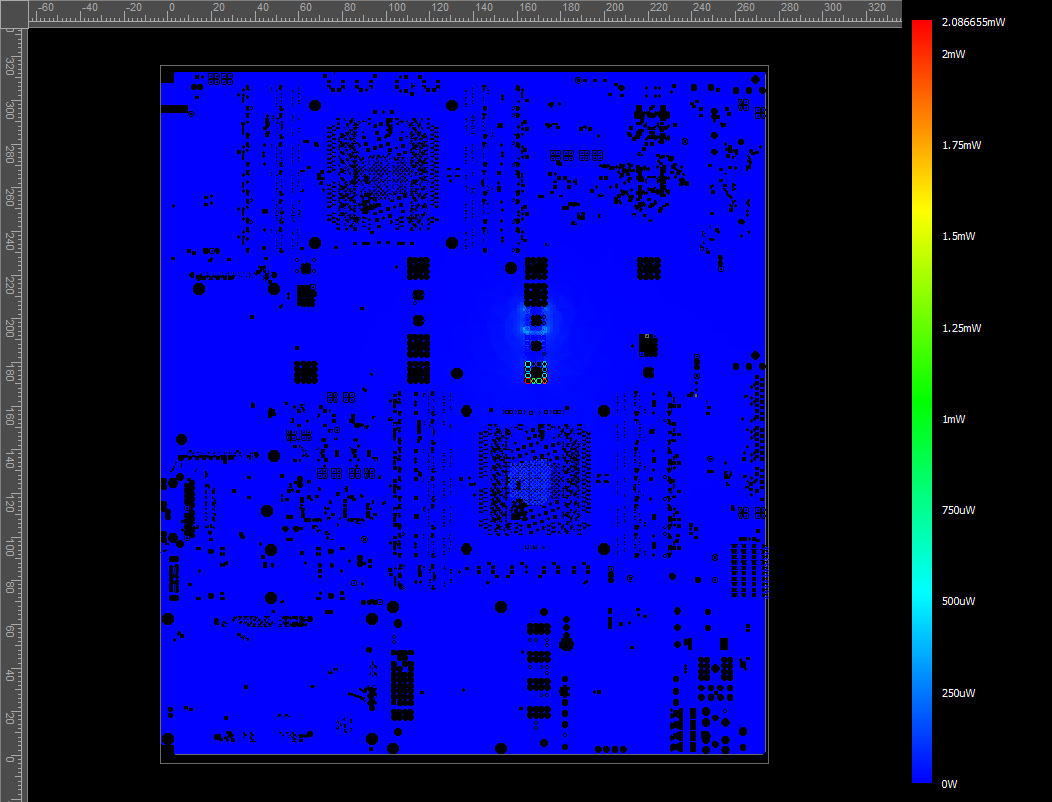

    4.3.1.4 Layer : Plane$GND2

    4.3.1.5 Layer : Signal$SIG2

    4.3.1.6 Layer : Signal$GND3

    4.3.1.7 Layer : Signal$SIG3

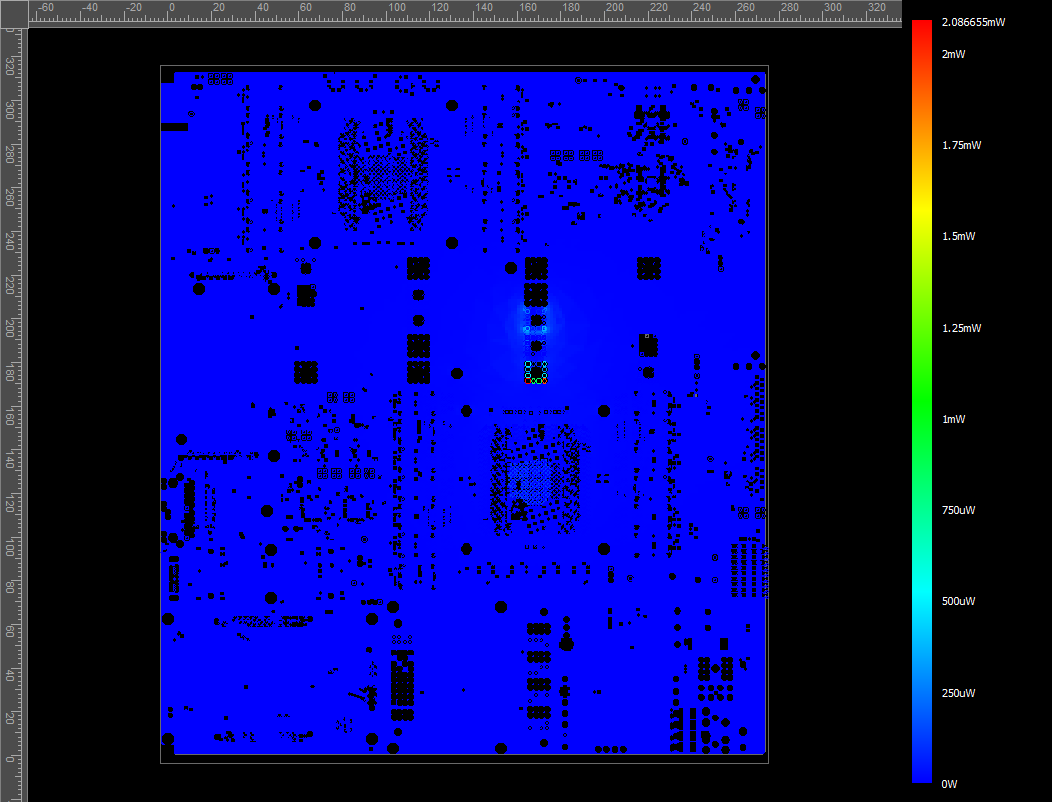

    4.3.1.8 Layer : Plane$GND4

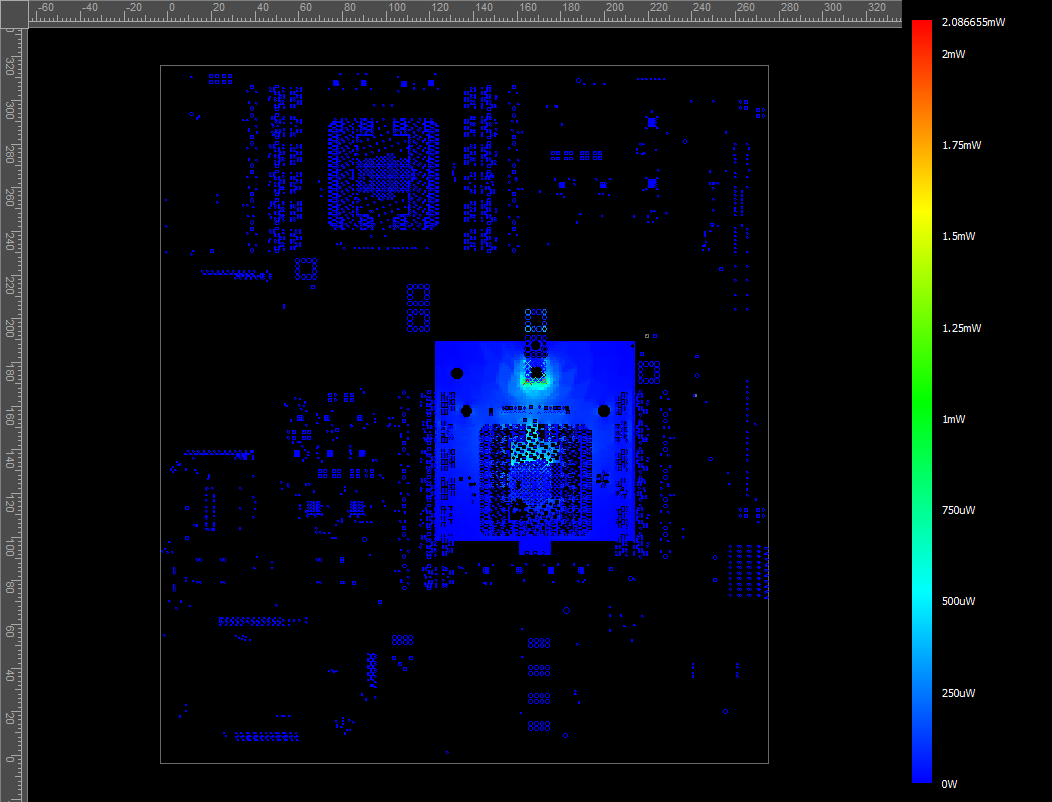

    4.3.1.9 Layer : Signal$PWR1

    4.3.1.10 Layer : Signal$PWR2

    4.3.1.11 Layer : Signal$PWR3

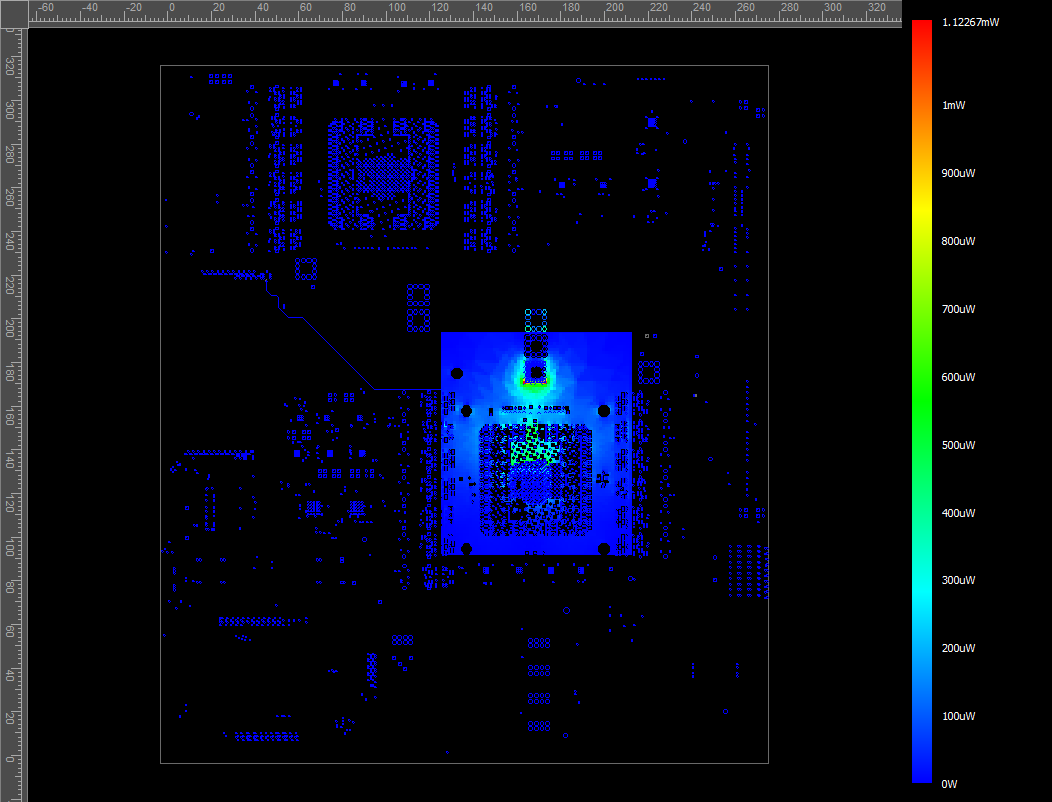

    4.3.1.12 Layer : Signal$PWR4

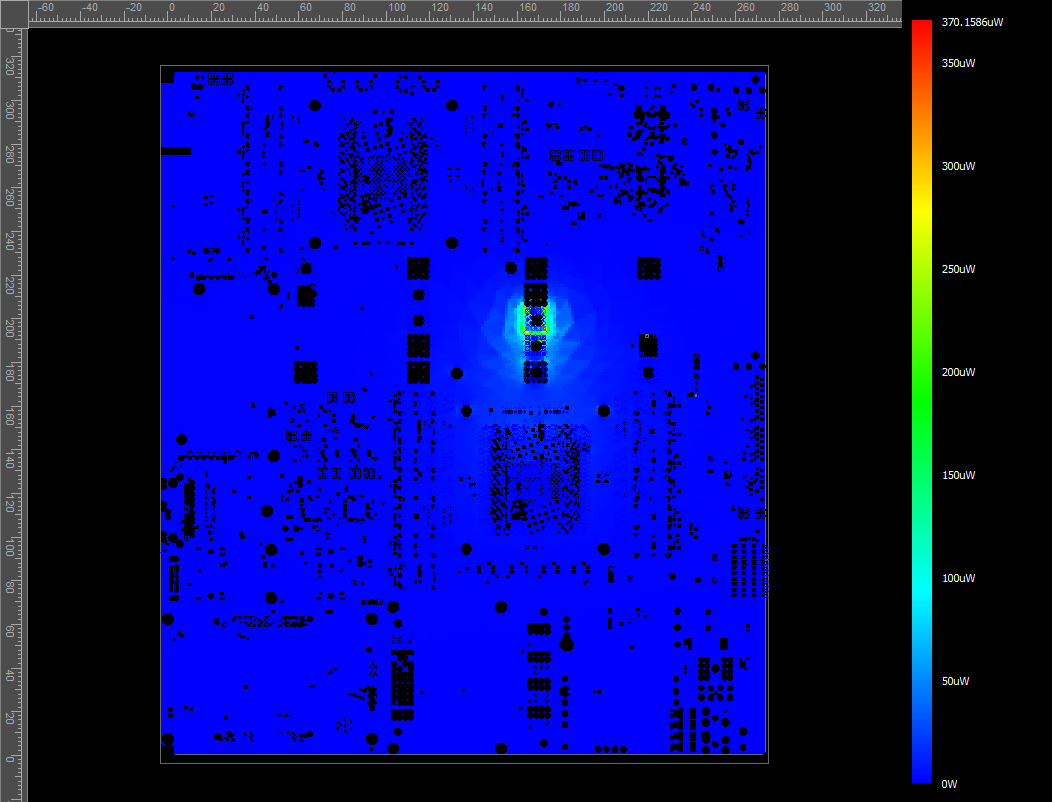

    4.3.1.13 Layer : Plane$GND5

    4.3.1.14 Layer : Signal$SIG4

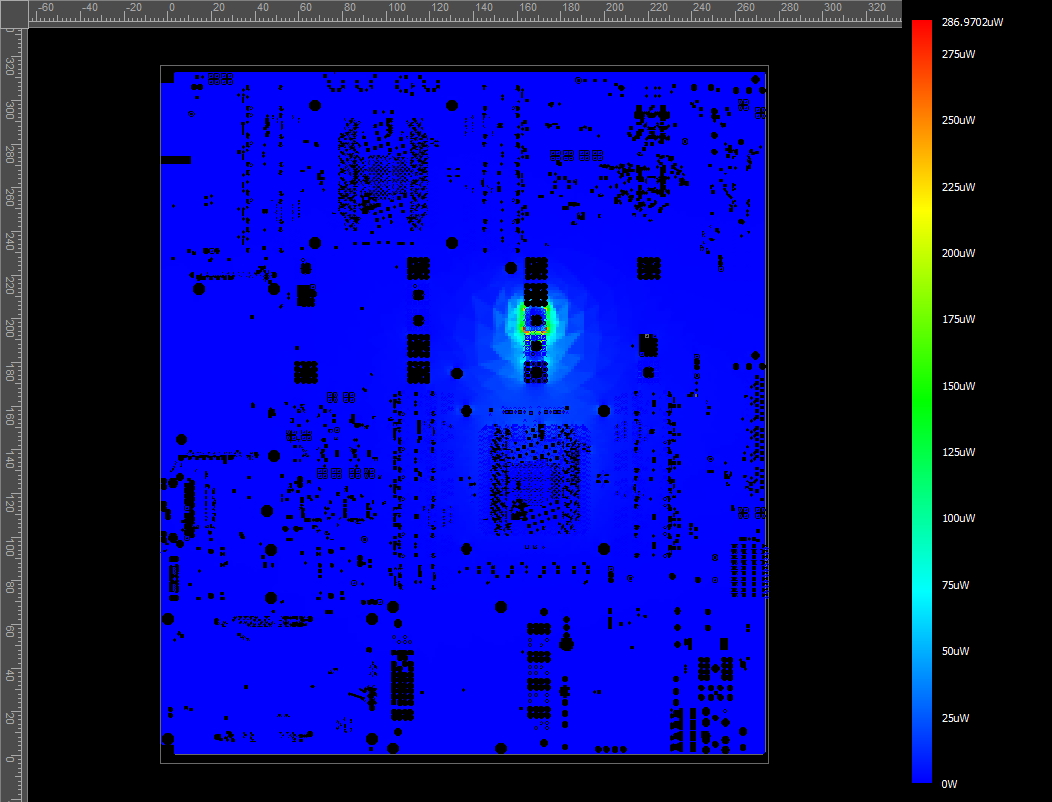

    4.3.1.15 Layer : Plane$GND6

    4.3.1.16 Layer : Signal$SIG5

    4.3.1.17 Layer : Signal$GND7

    4.3.1.18 Layer : Signal$SIG6

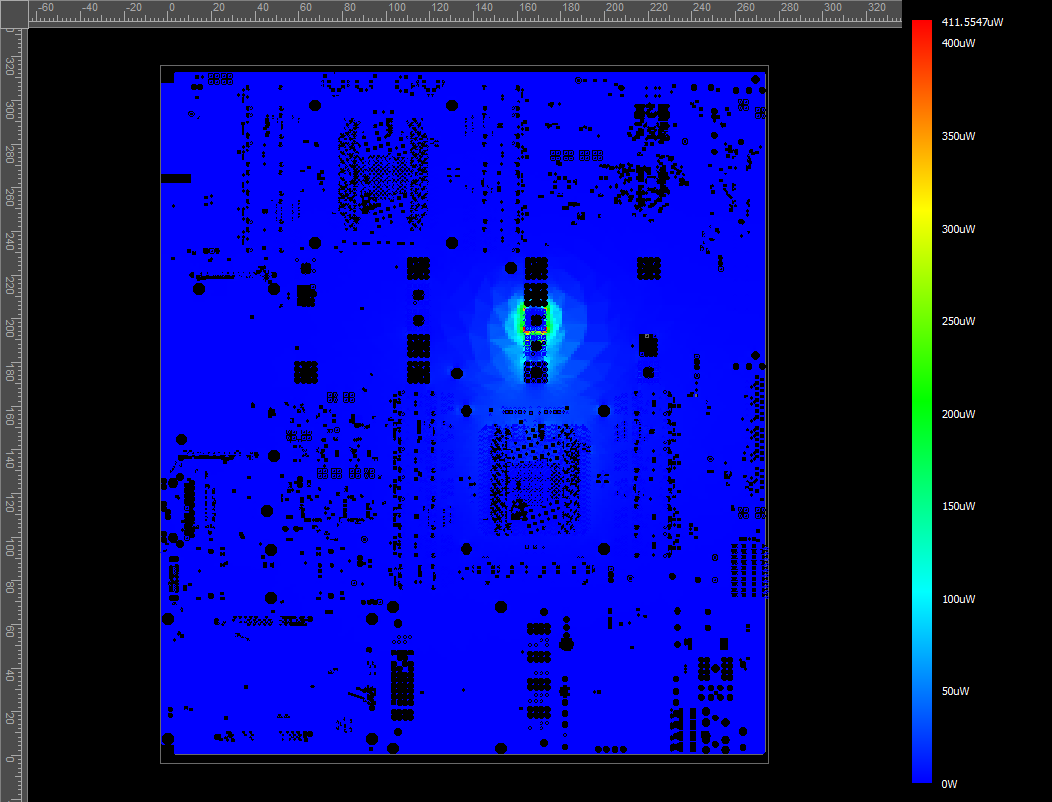

    4.3.1.19 Layer : Plane$GND8

    4.3.1.20 Layer : Signal$BOTTOM

  • Return to Top

    • 4.4 Power Density Plot

    4.4.1 Full Power Density Plot

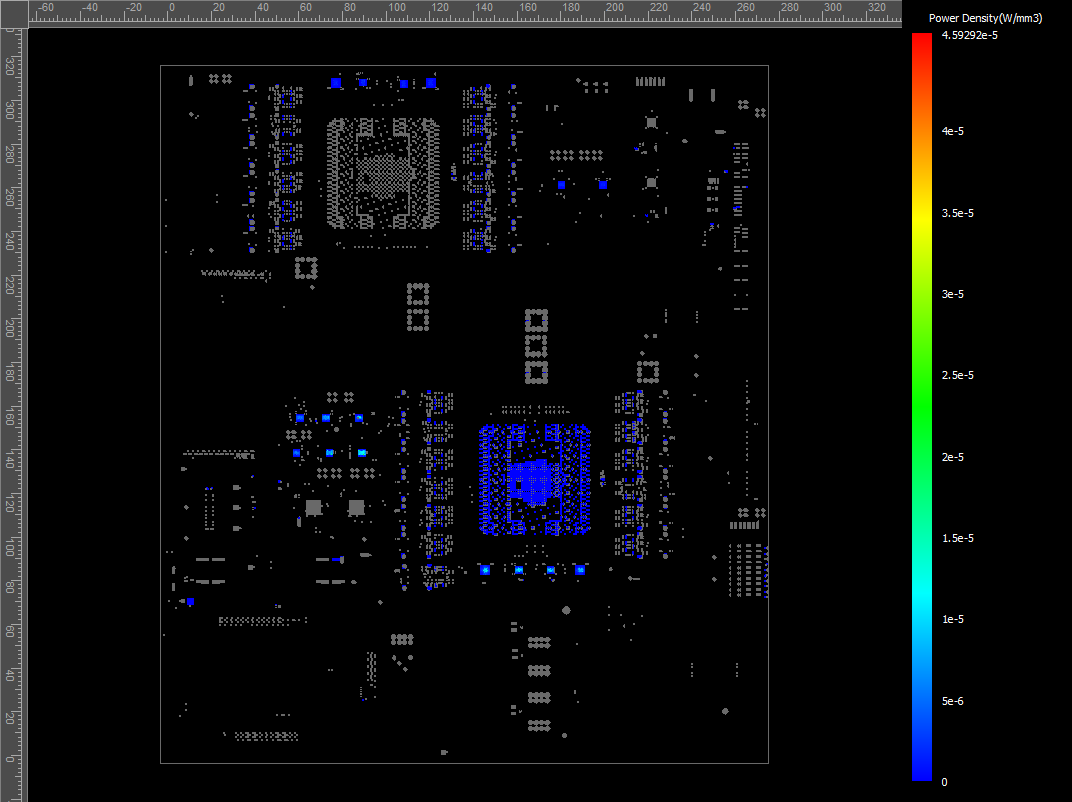

    4.4.1.1 Layer : Signal$TOP

    4.4.1.2 Layer : Plane$GND1

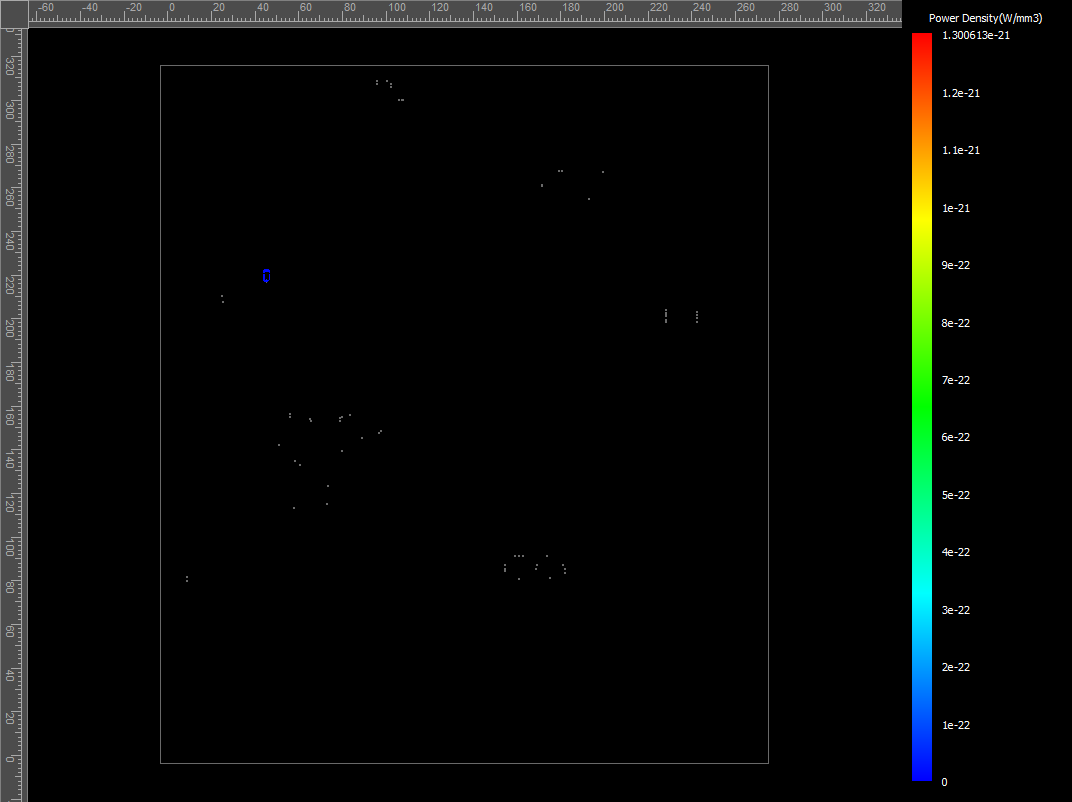

    4.4.1.3 Layer : Signal$SIG1

    4.4.1.4 Layer : Plane$GND2

    4.4.1.5 Layer : Signal$GND3

    4.4.1.6 Layer : Plane$GND4

    4.4.1.7 Layer : Signal$PWR1

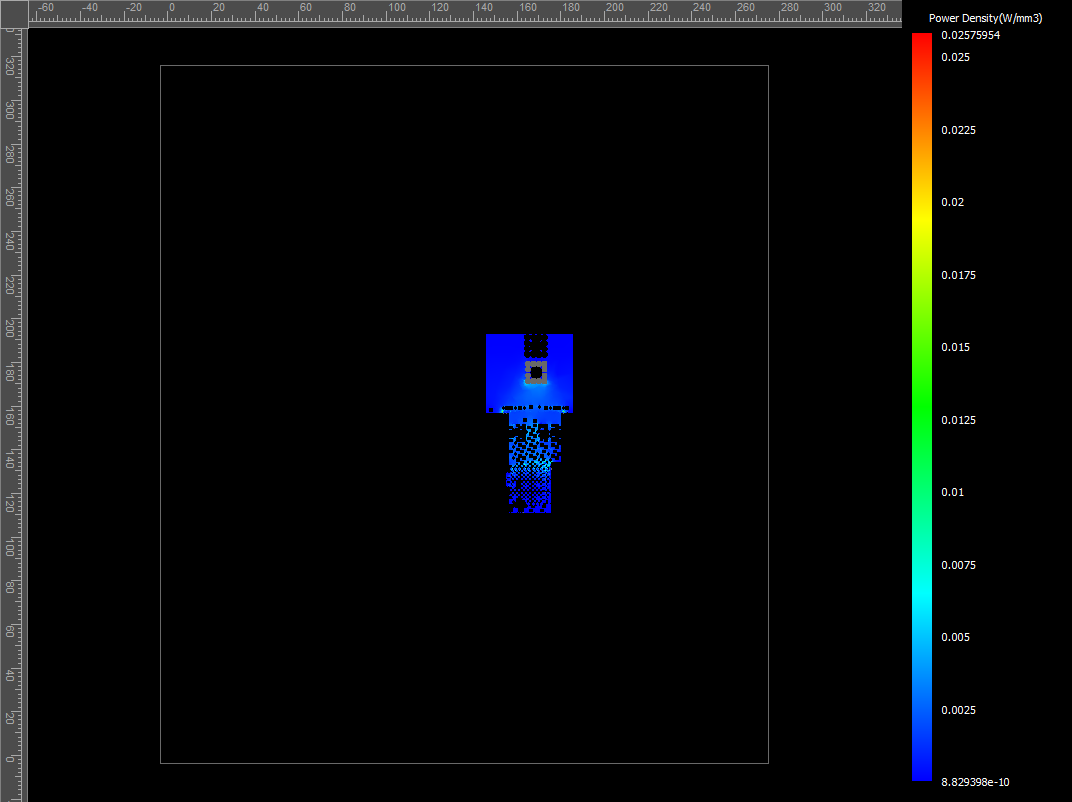

    4.4.1.8 Layer : Signal$PWR3

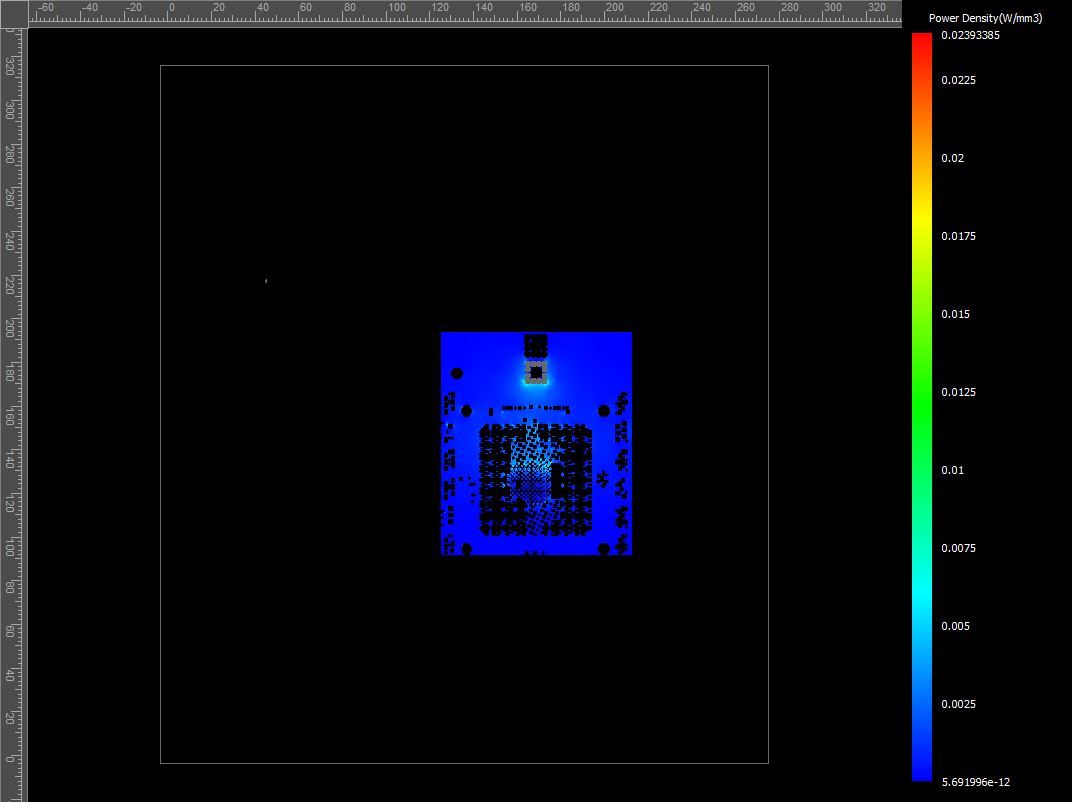

    4.4.1.9 Layer : Signal$PWR4

    4.4.1.10 Layer : Plane$GND5

    4.4.1.11 Layer : Plane$GND6

    4.4.1.12 Layer : Signal$SIG5

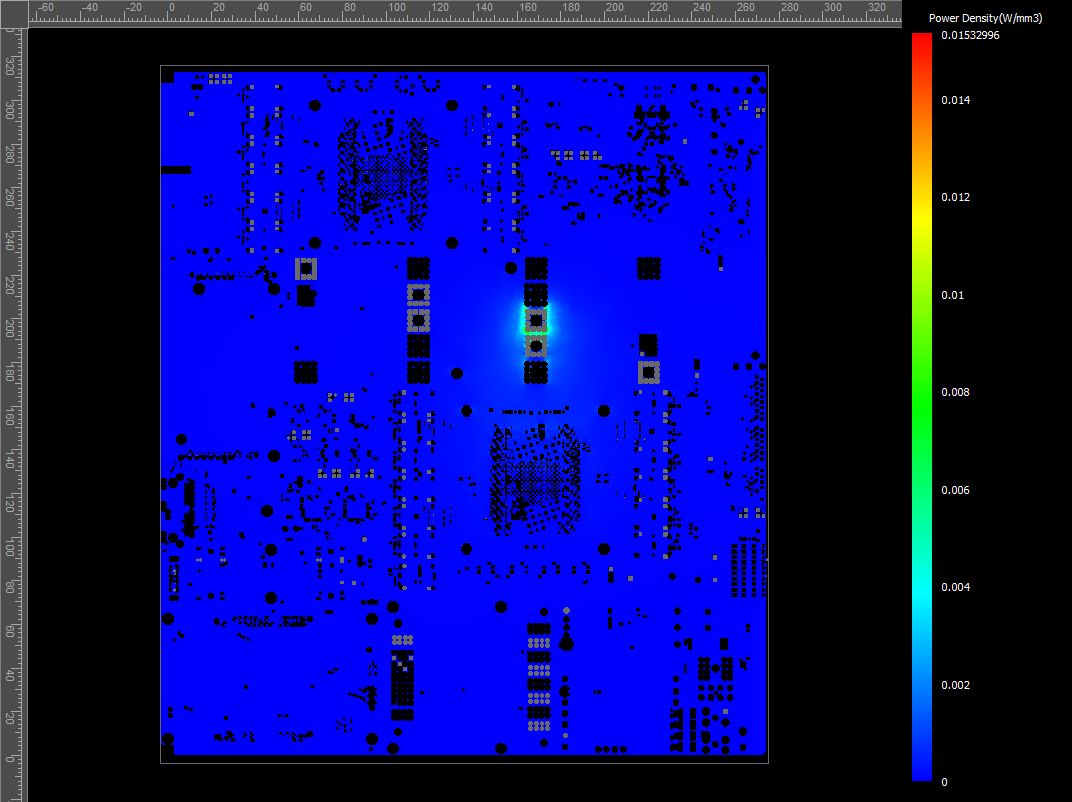

    4.4.1.13 Layer : Signal$GND7

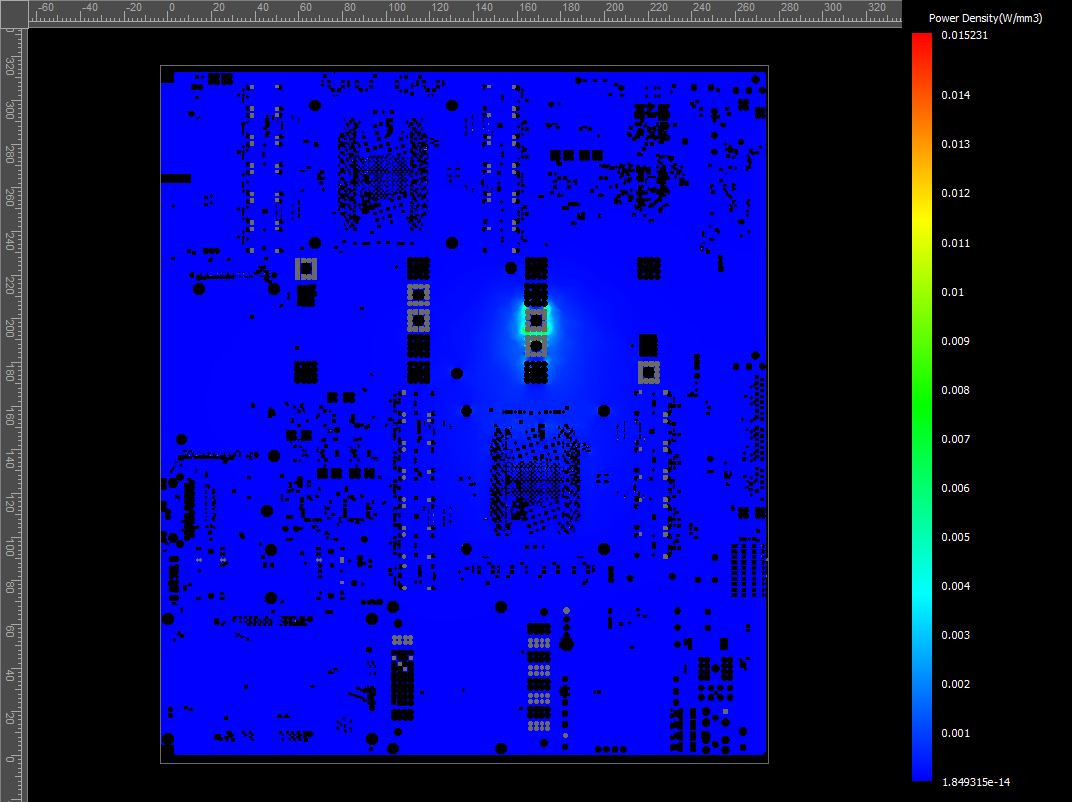

    4.4.1.14 Layer : Plane$GND8

    4.4.1.15 Layer : Signal$BOTTOM

  • Return to Top

    • 4.5 Current Plot

    4.5.1 Full Current Plot

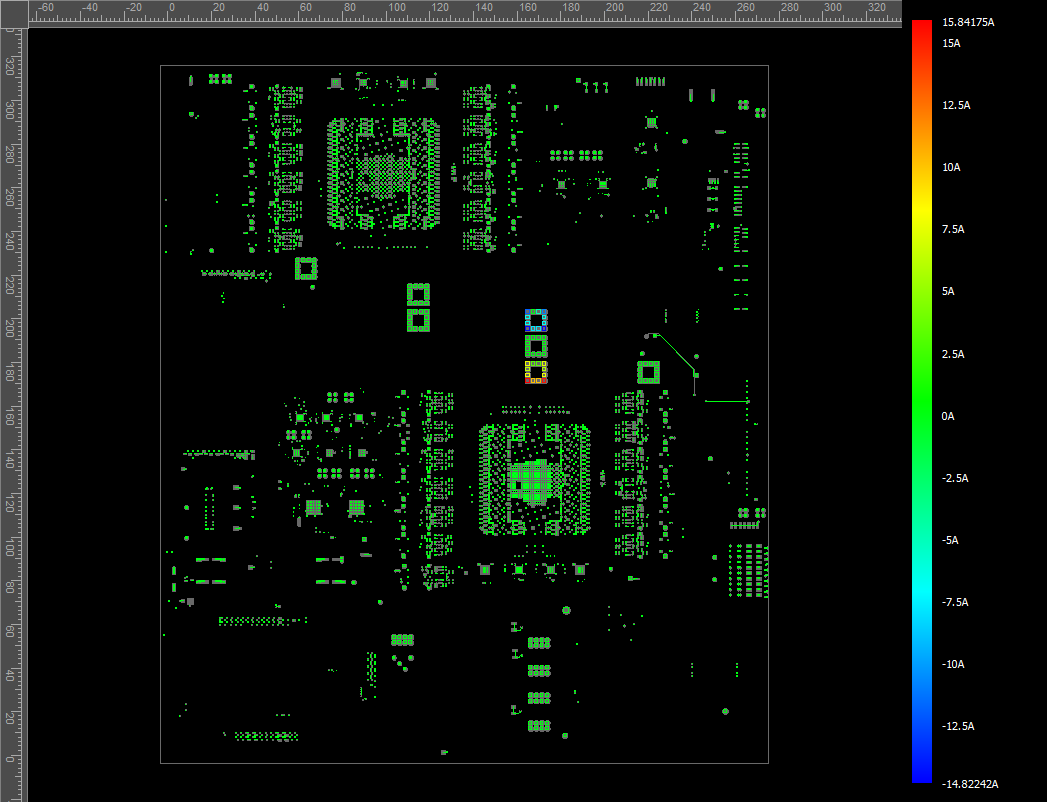

    4.5.1.1 Layer : Signal$TOP

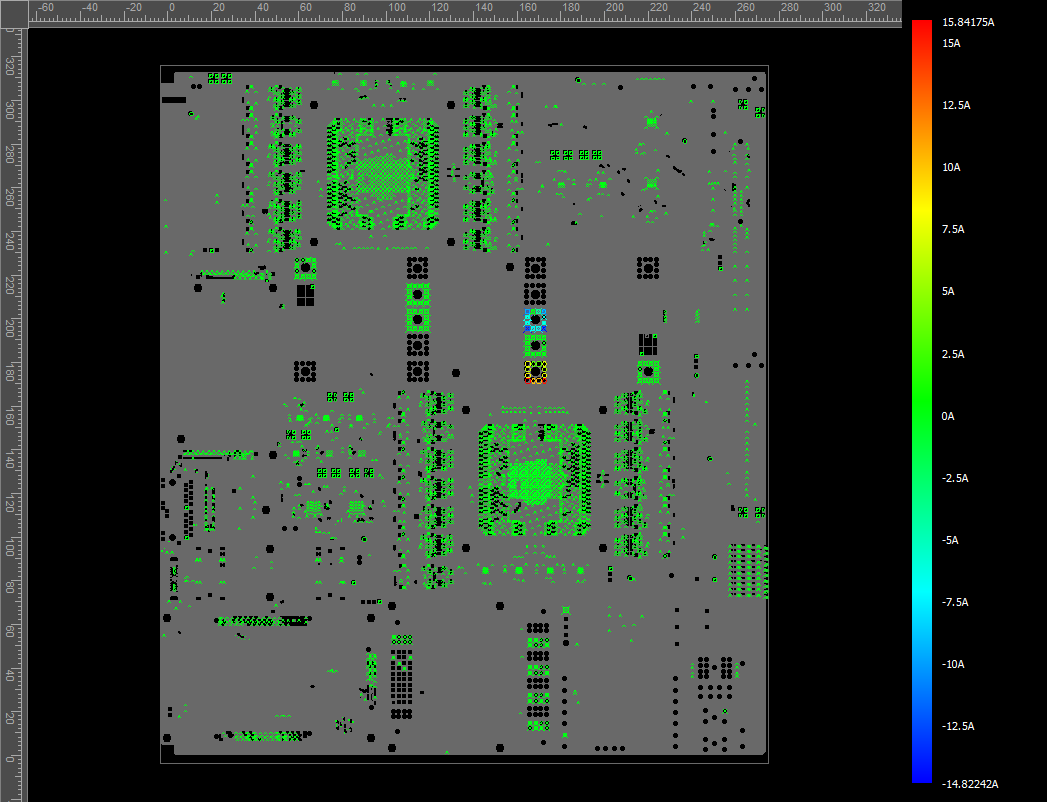

    4.5.1.2 Layer : Plane$GND1

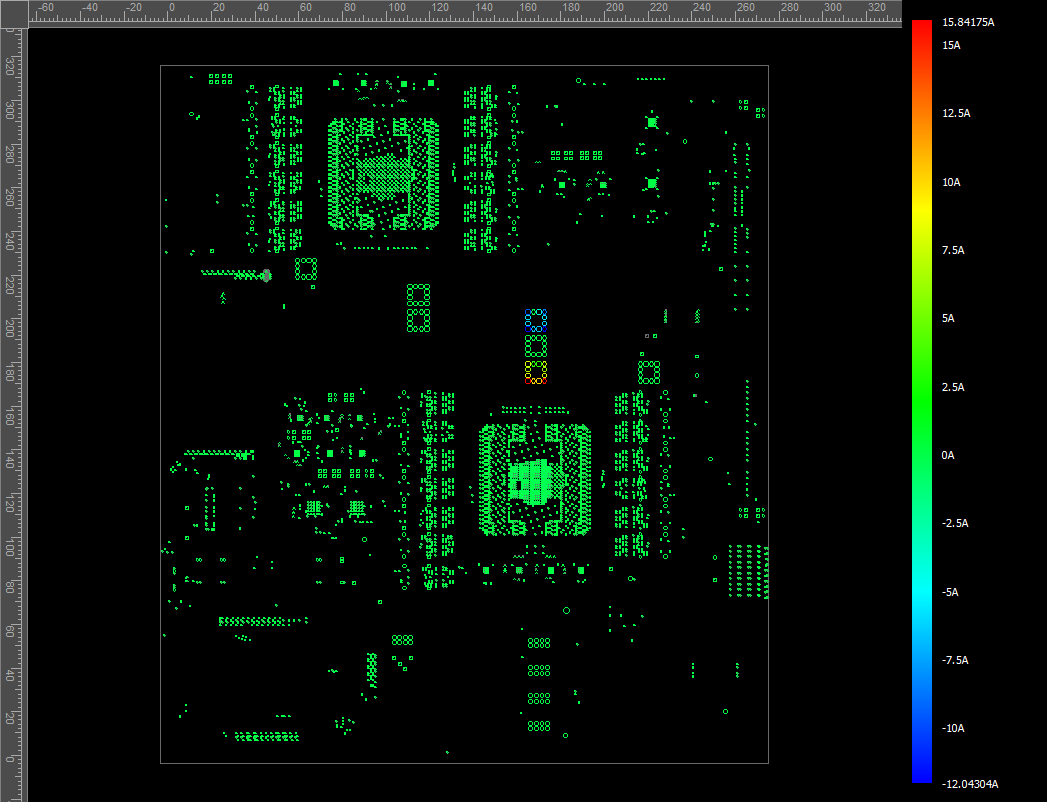

    4.5.1.3 Layer : Signal$SIG1

    4.5.1.4 Layer : Plane$GND2

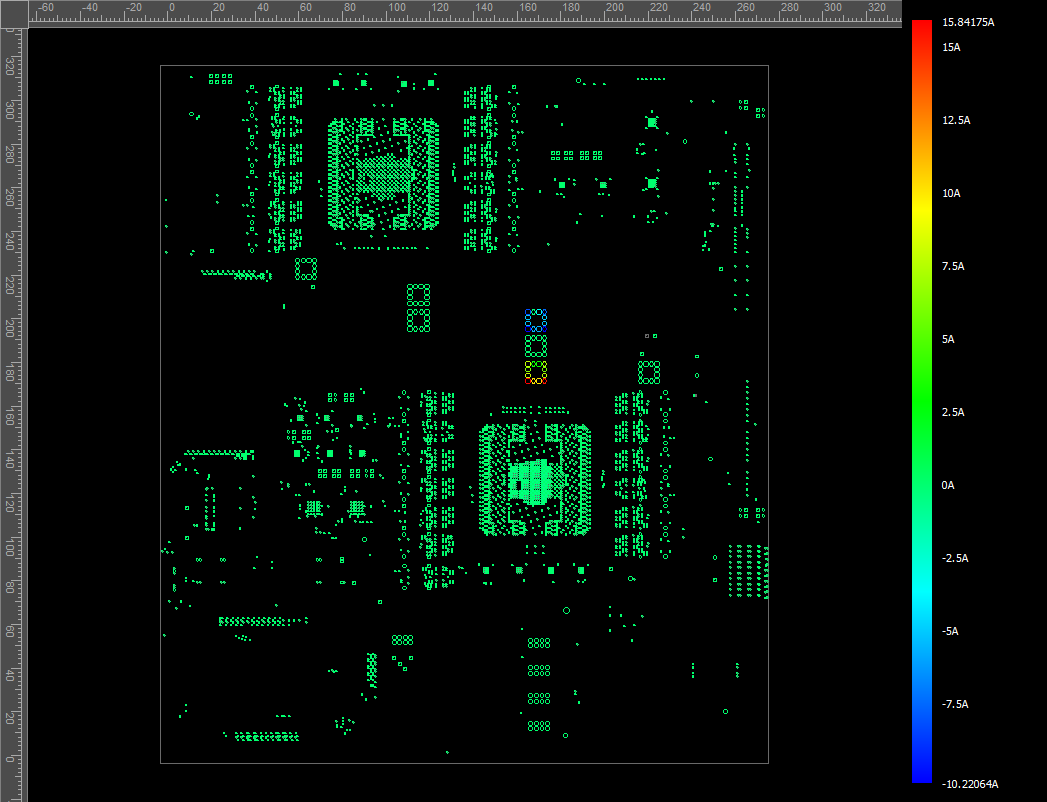

    4.5.1.5 Layer : Signal$SIG2

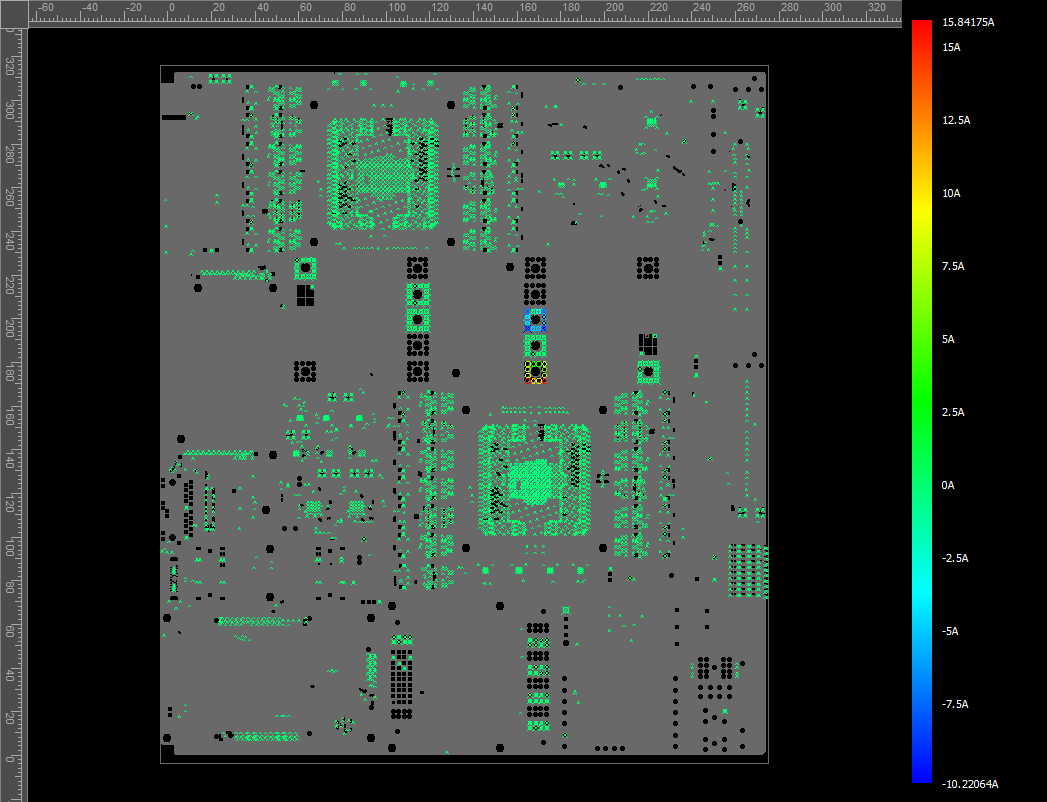

    4.5.1.6 Layer : Signal$GND3

    4.5.1.7 Layer : Signal$SIG3

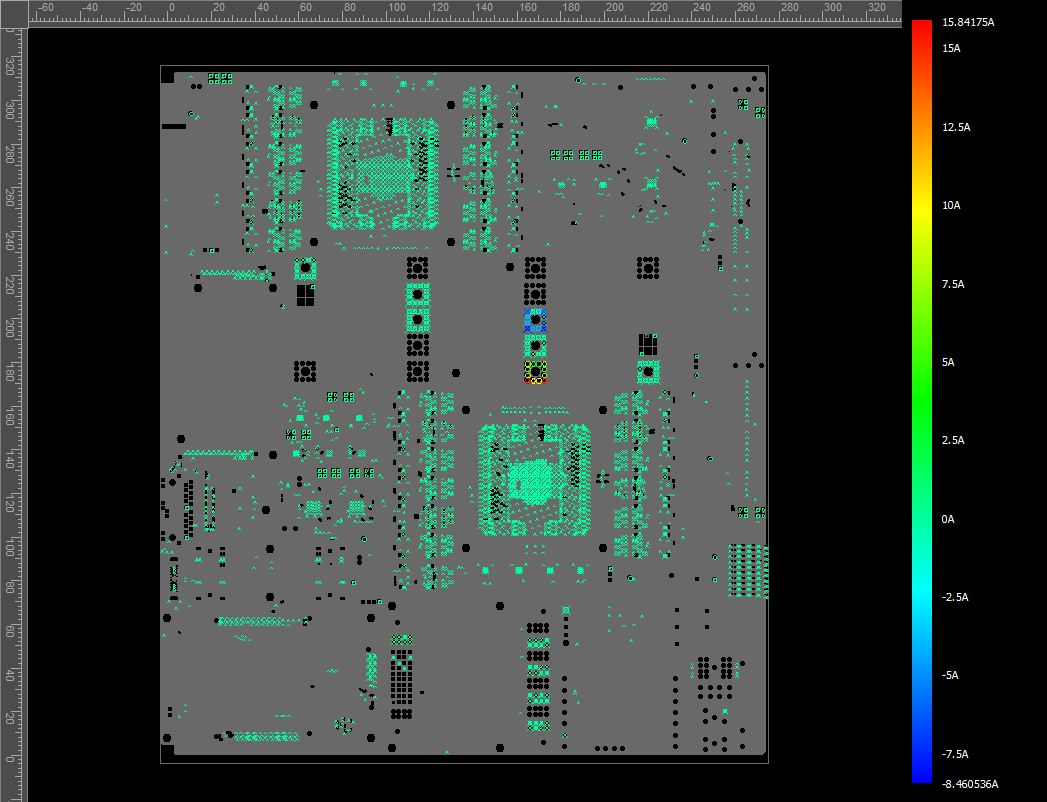

    4.5.1.8 Layer : Plane$GND4

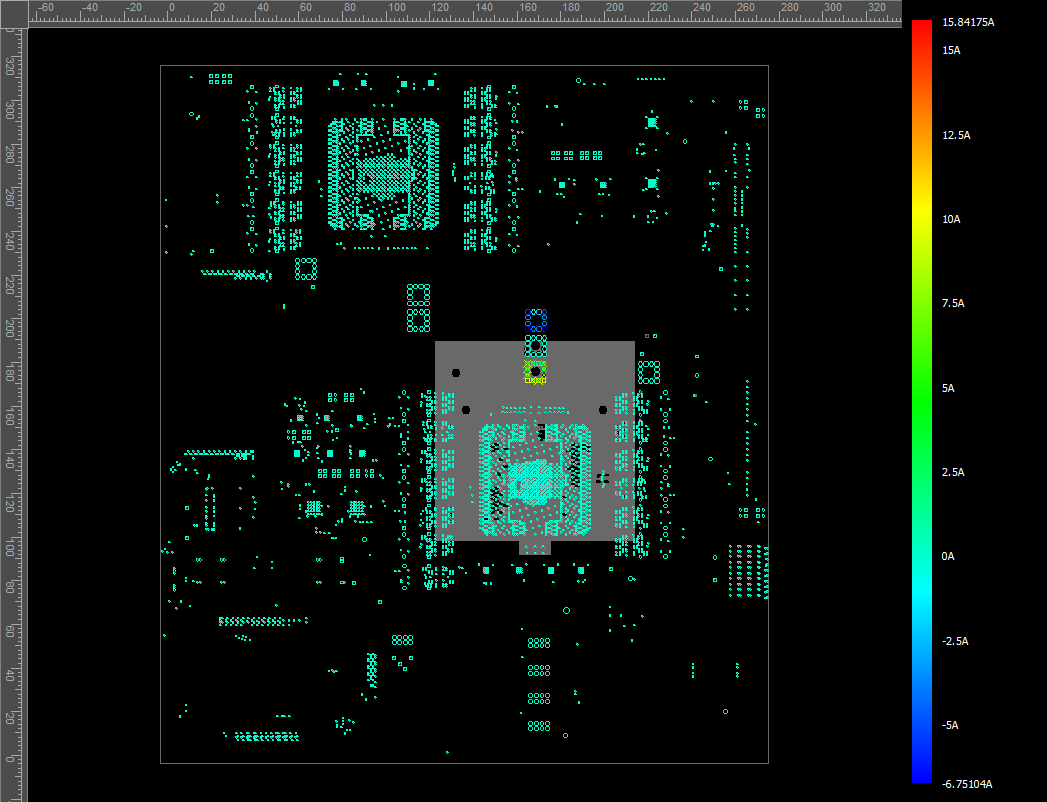

    4.5.1.9 Layer : Signal$PWR1

    4.5.1.10 Layer : Signal$PWR2

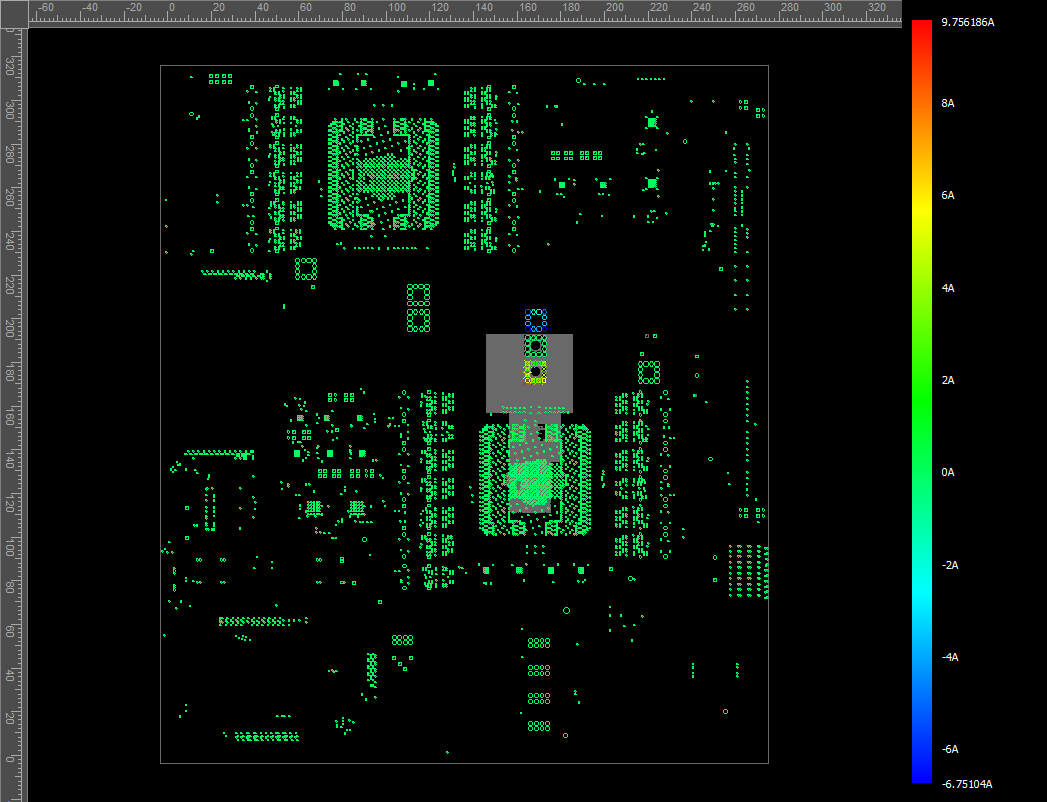

    4.5.1.11 Layer : Signal$PWR3

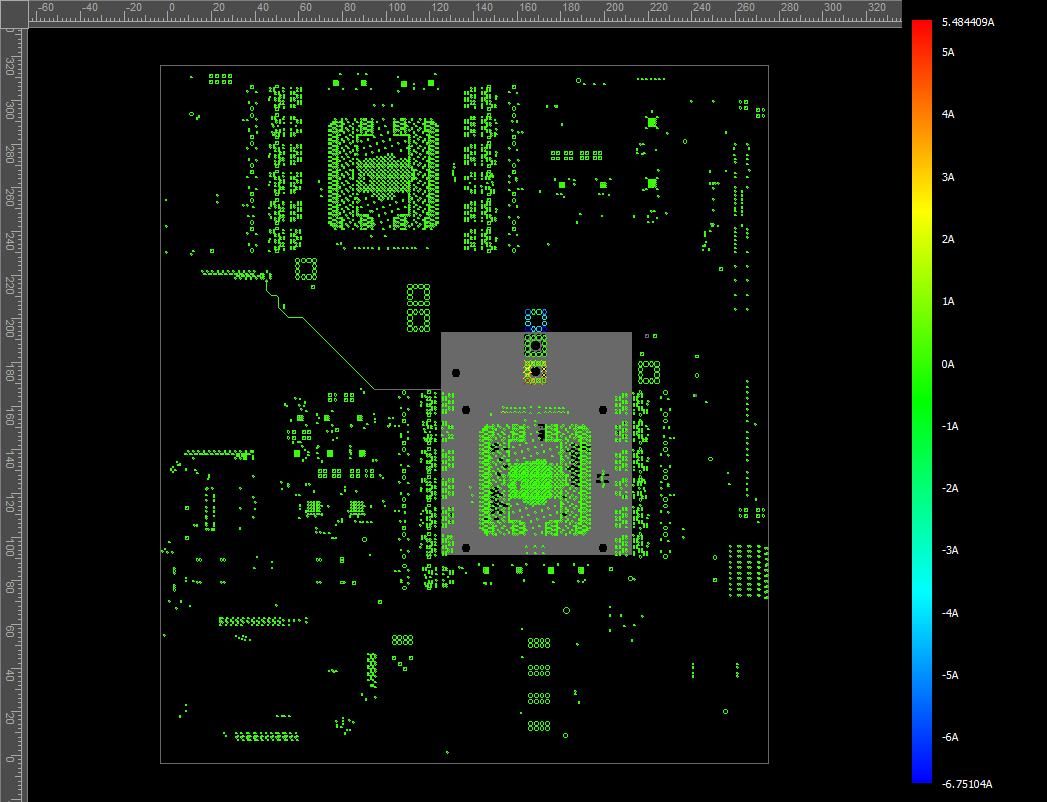

    4.5.1.12 Layer : Signal$PWR4

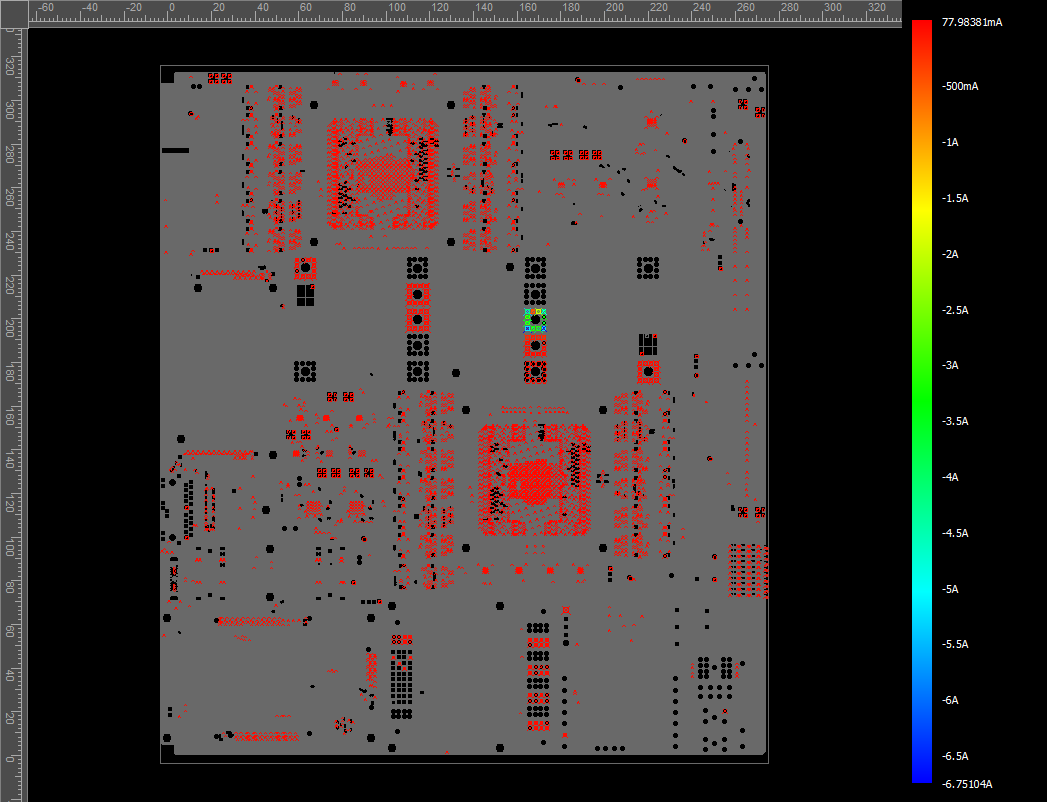

    4.5.1.13 Layer : Plane$GND5

    4.5.1.14 Layer : Signal$SIG4

    4.5.1.15 Layer : Plane$GND6

    4.5.1.16 Layer : Signal$SIG5

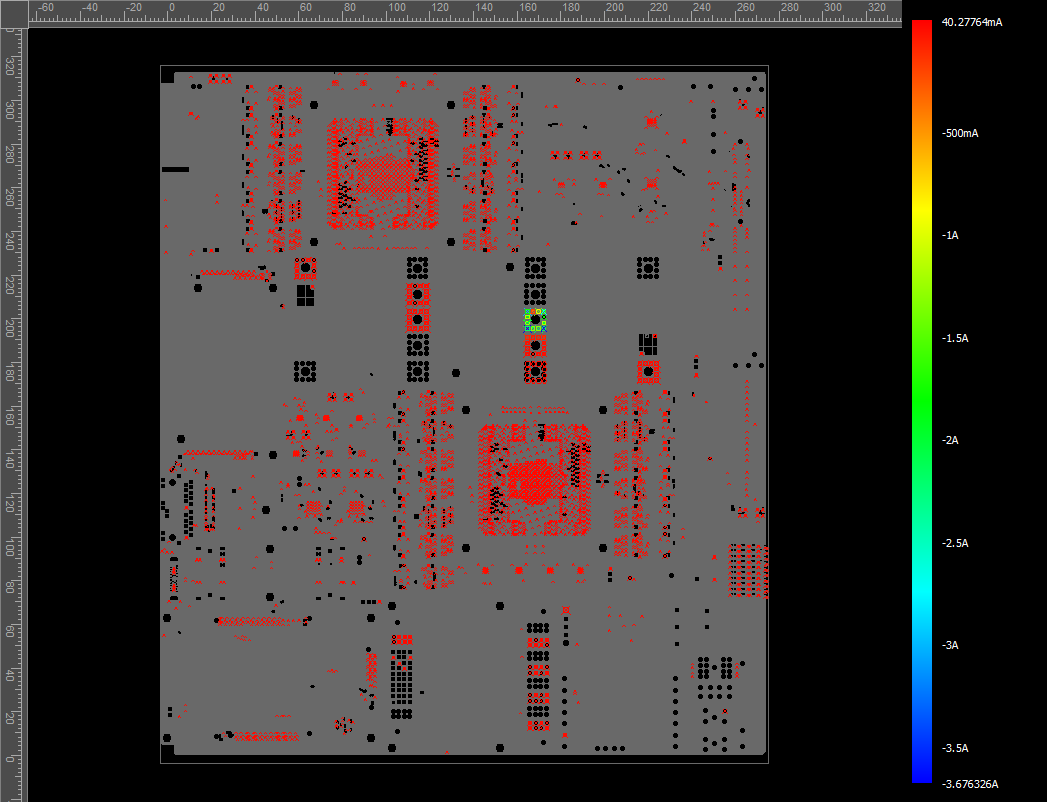

    4.5.1.17 Layer : Signal$GND7

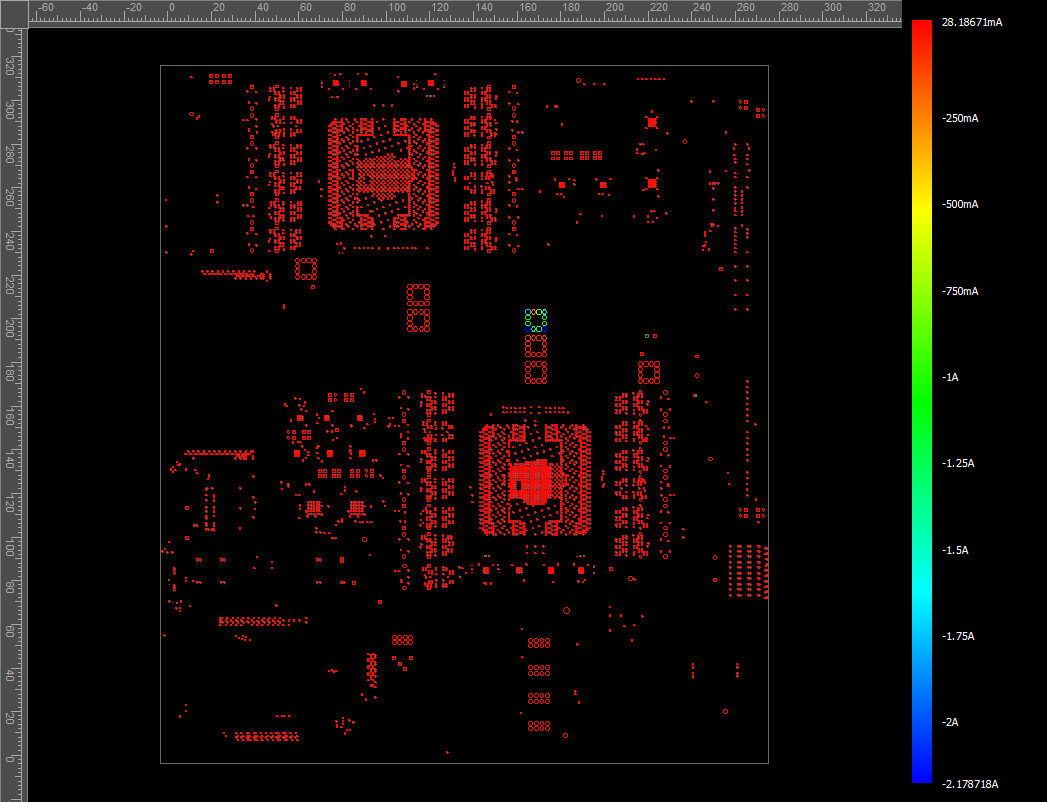

    4.5.1.18 Layer : Signal$SIG6

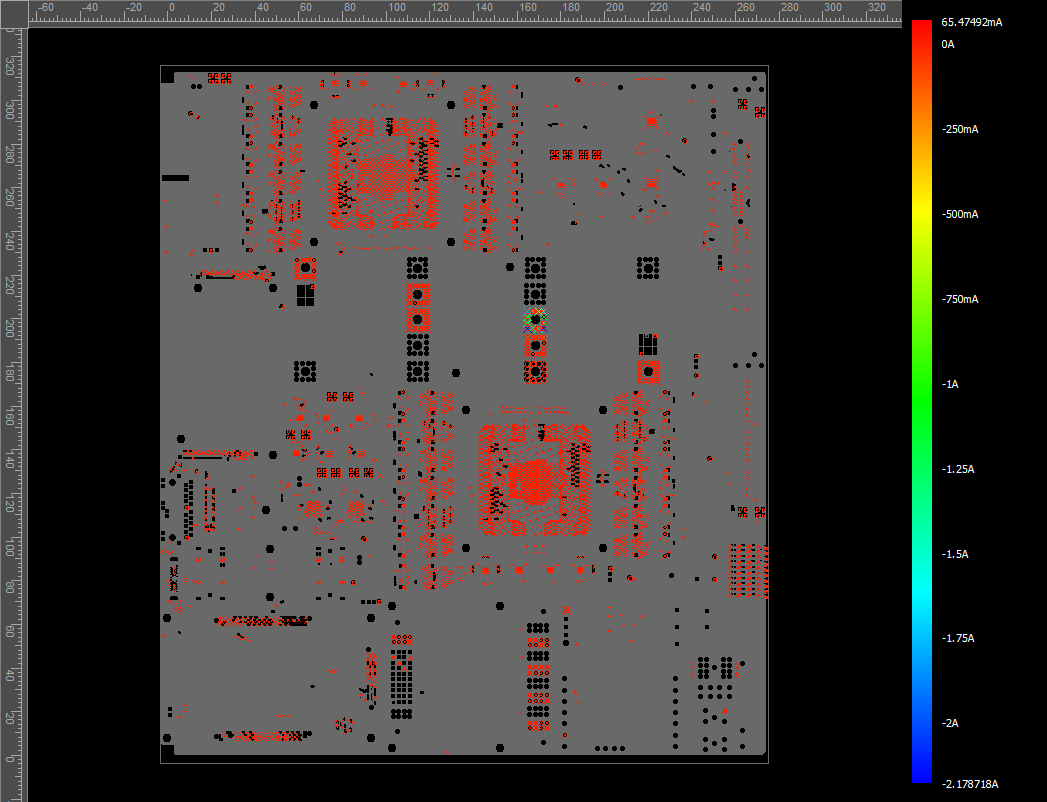

    4.5.1.19 Layer : Plane$GND8

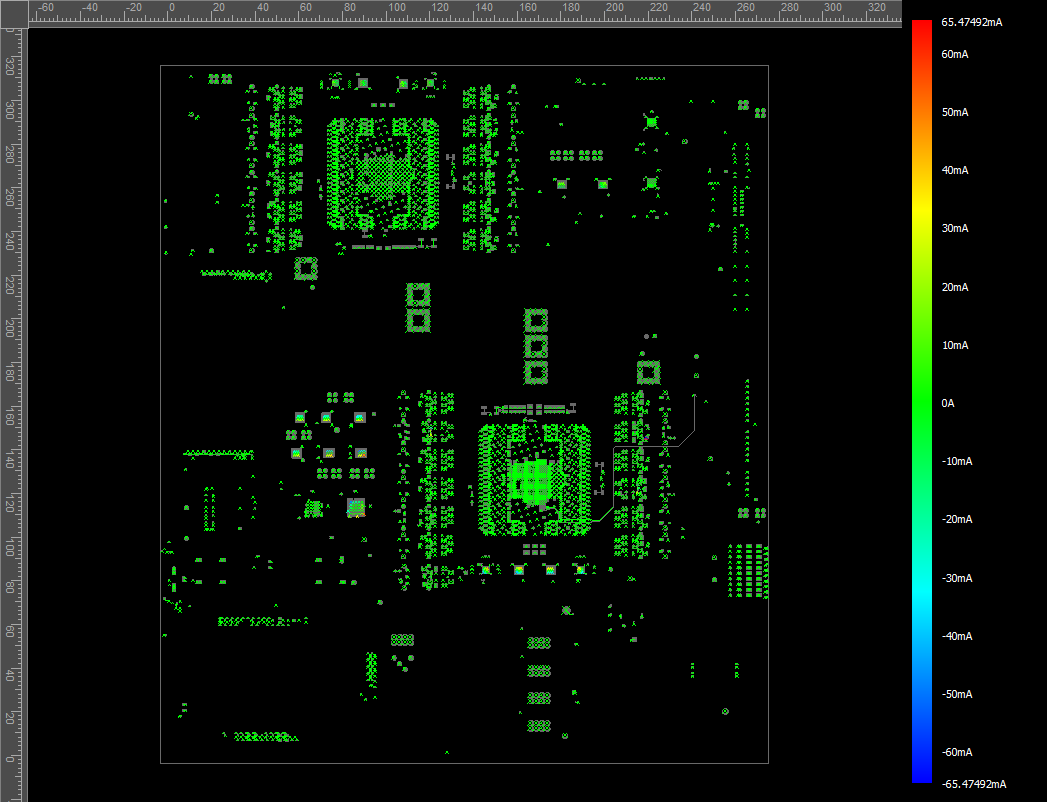

    4.5.1.20 Layer : Signal$BOTTOM

  • Return to Top

    • 4.6 IRdrop Plot

    4.6.1 Full IRdrop Plot

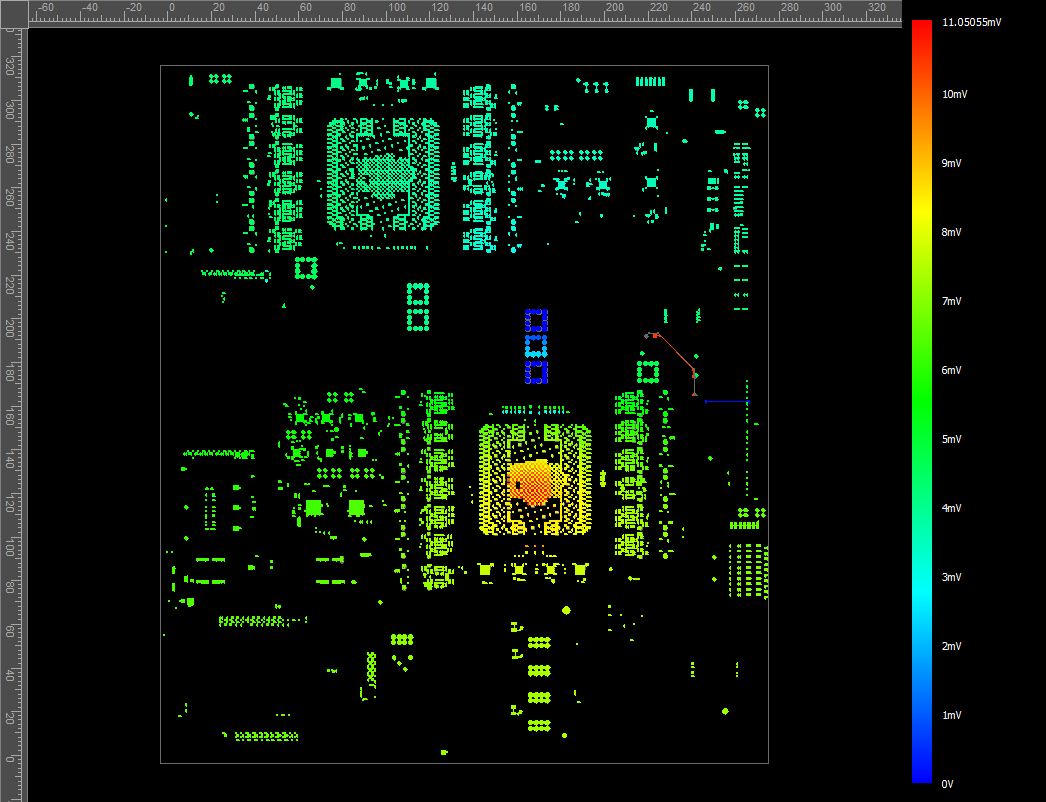

    4.6.1.1 Layer : Signal$TOP

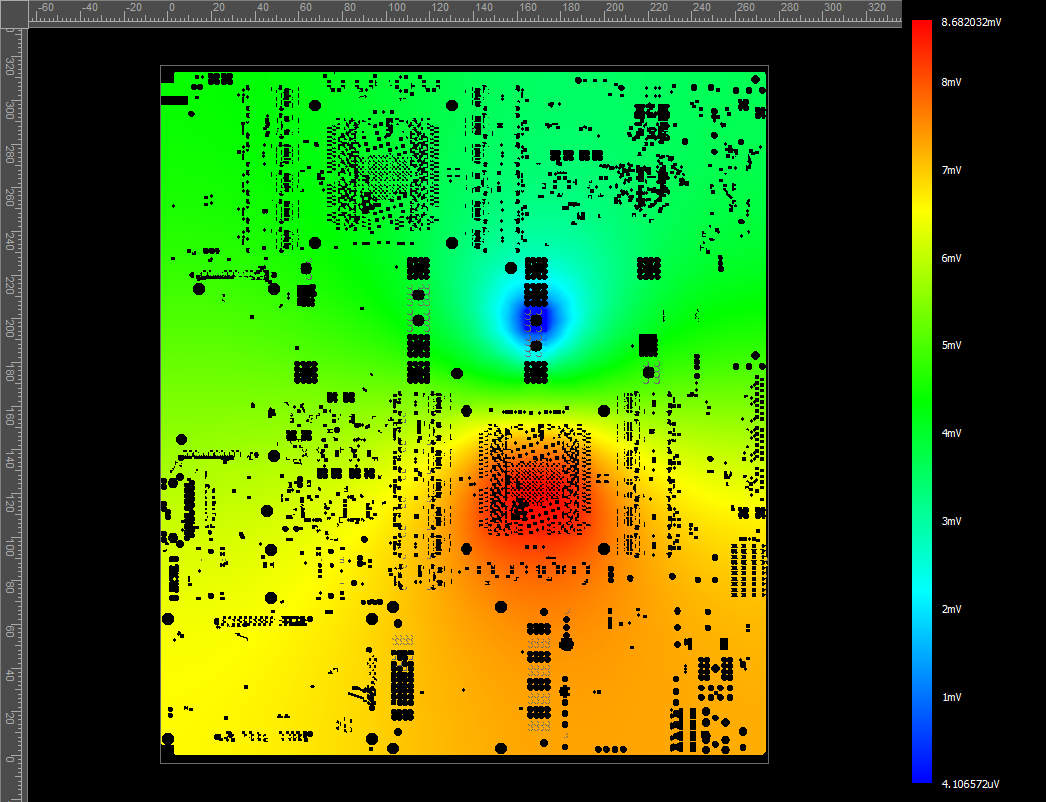

    4.6.1.2 Layer : Plane$GND1

    4.6.1.3 Layer : Signal$SIG1

    4.6.1.4 Layer : Plane$GND2

    4.6.1.5 Layer : Signal$GND3

    4.6.1.6 Layer : Plane$GND4

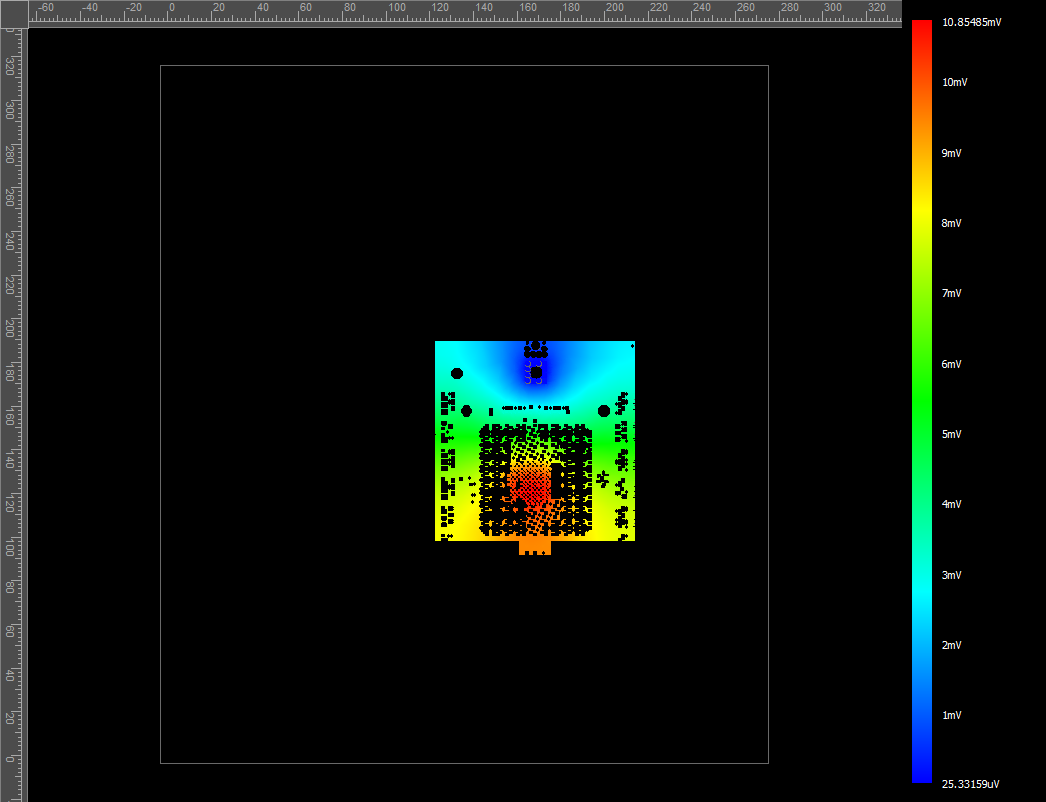

    4.6.1.7 Layer : Signal$PWR1

    4.6.1.8 Layer : Signal$PWR3

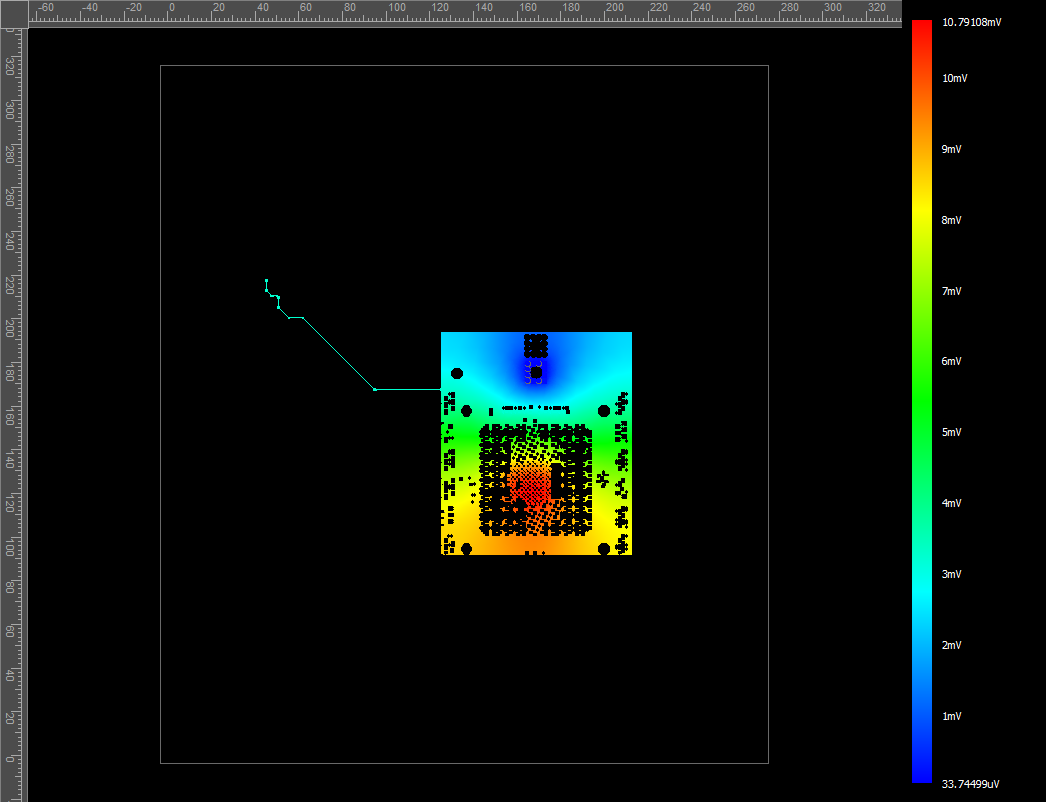

    4.6.1.9 Layer : Signal$PWR4

    4.6.1.10 Layer : Plane$GND5

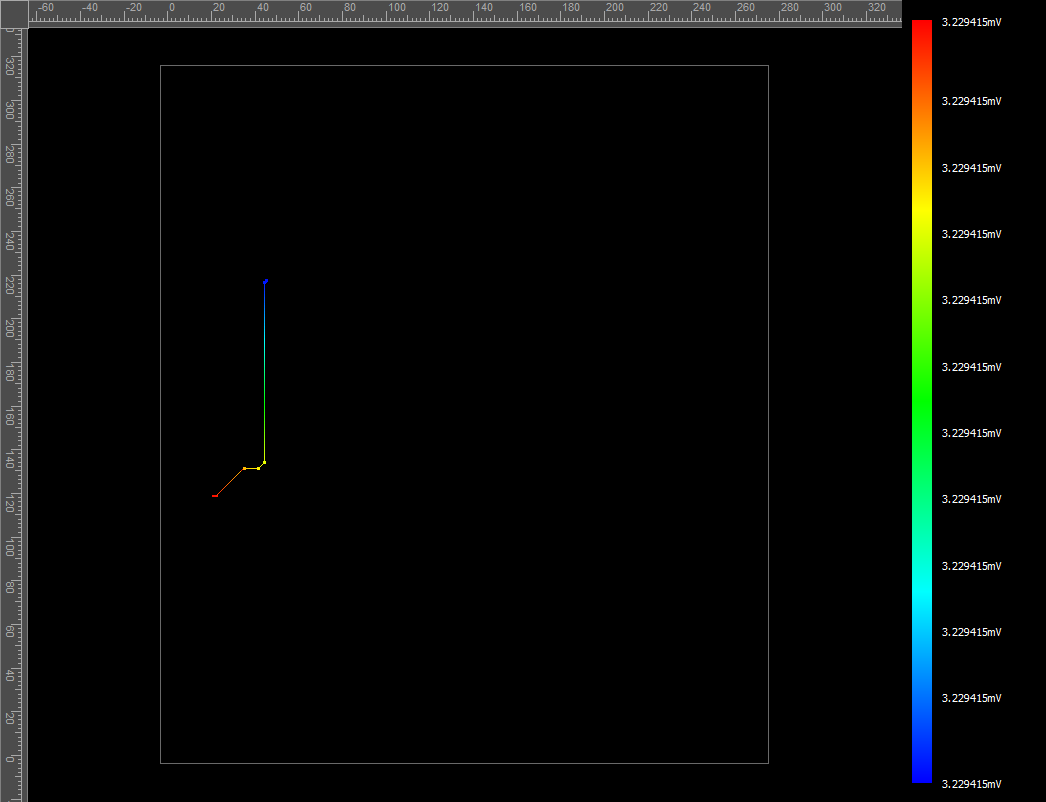

    4.6.1.11 Layer : Signal$SIG4

    4.6.1.12 Layer : Plane$GND6

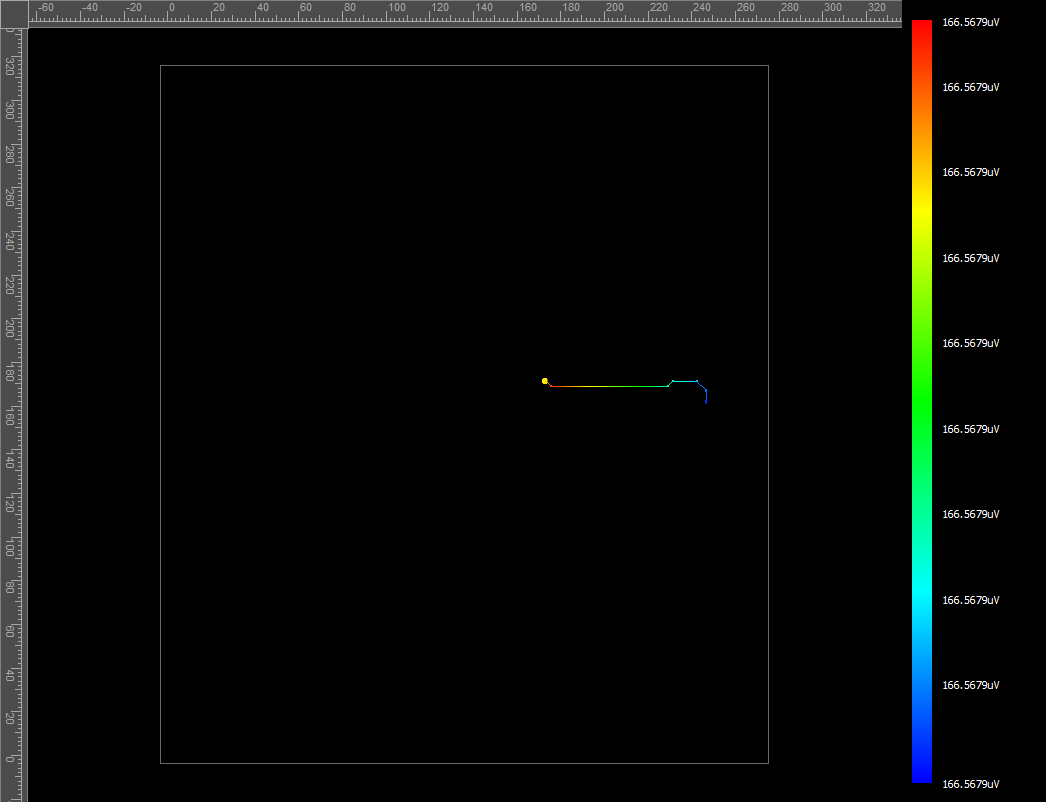

    4.6.1.13 Layer : Signal$SIG5

    4.6.1.14 Layer : Signal$GND7

    4.6.1.15 Layer : Signal$SIG6

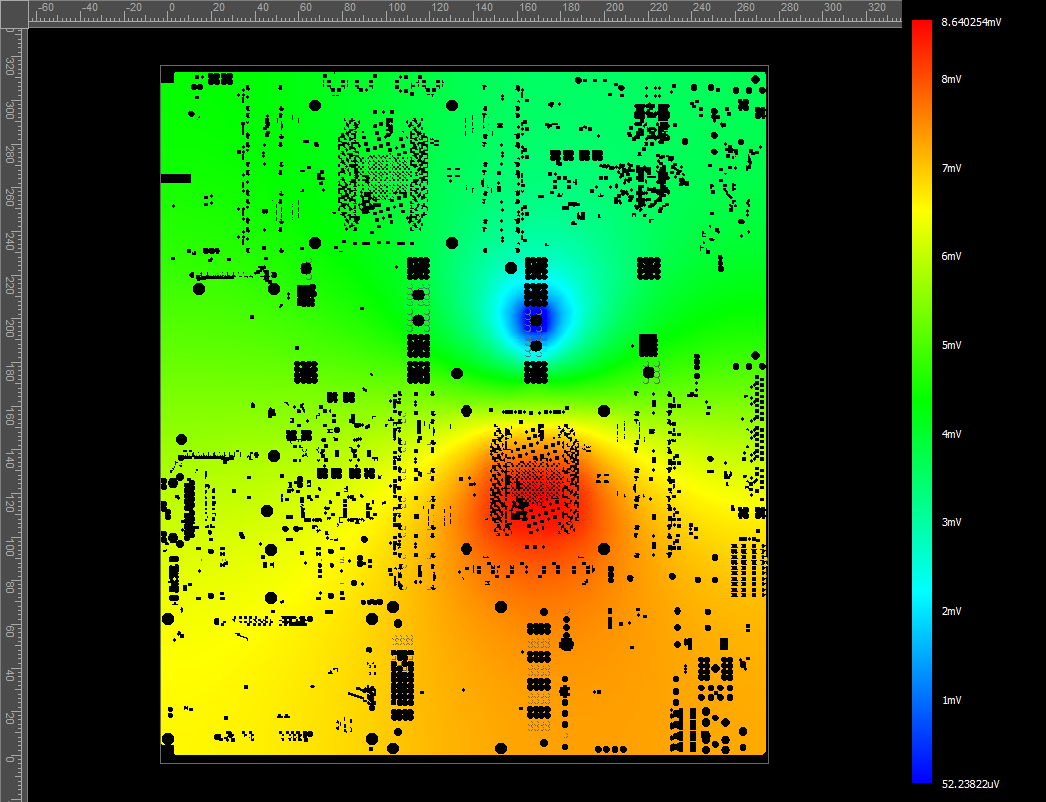

    4.6.1.16 Layer : Plane$GND8

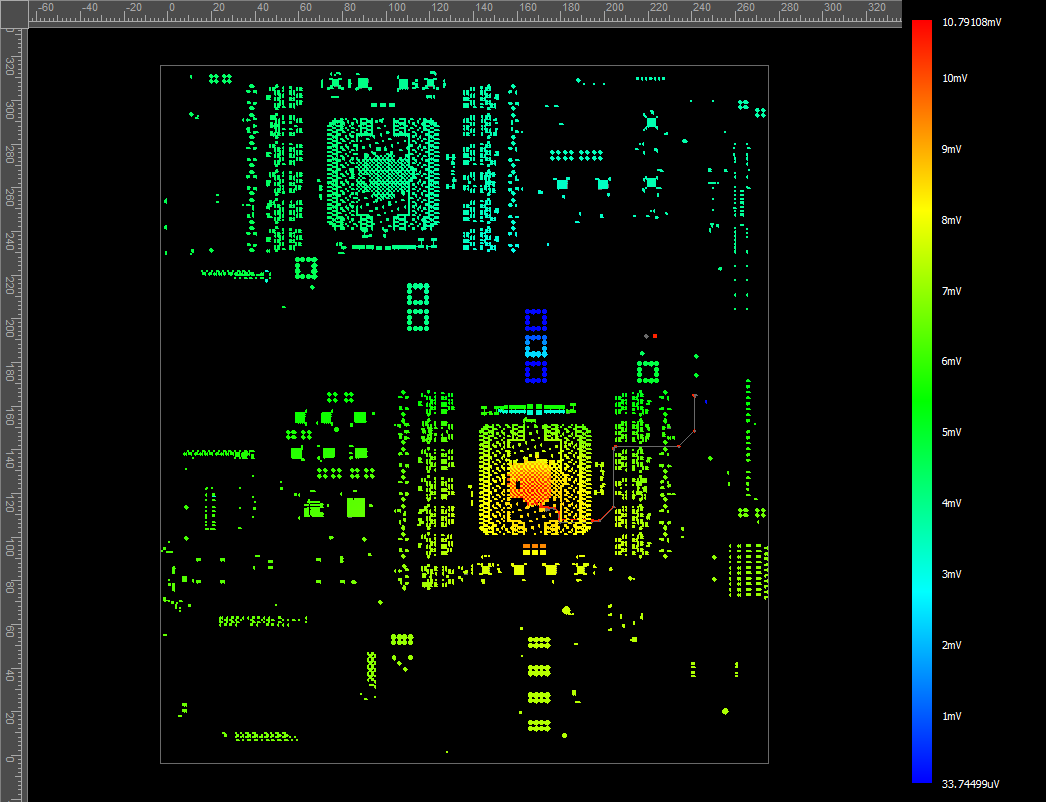

    4.6.1.17 Layer : Signal$BOTTOM

  • Return to Top

    •
